204U Lüftungsschlitze

Philips Belgium (Belgien)

  • Year
  • 1944/1945
perfect model
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 187875

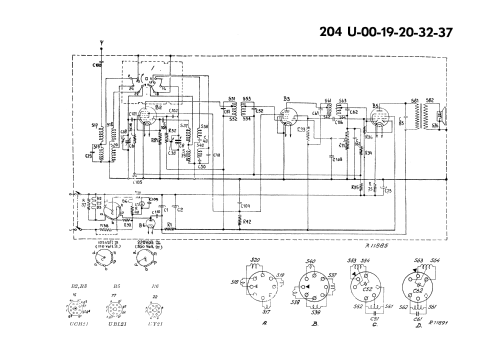

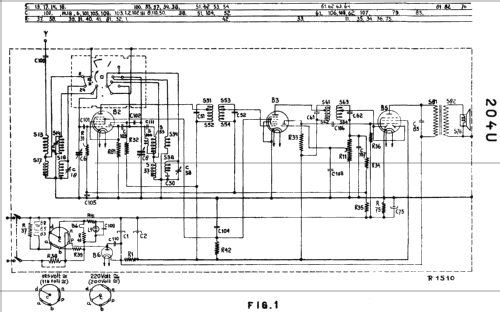

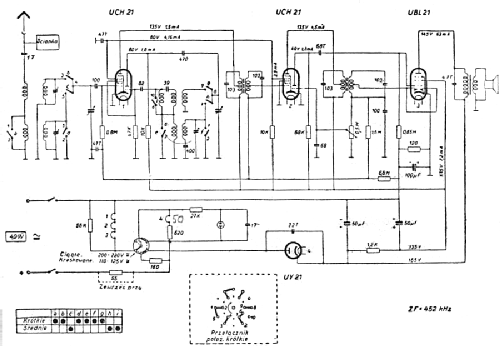

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • Superheterodyne (common); ZF/IF 452 kHz; 2 AF stage(s)
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast and Short Wave (SW).
  • Power type and voltage
  • AC/DC-set / 110; 125; 200; 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: 204U [Lüftungsschlitze] - Philips Belgium Belgien
  • Shape
  • Tablemodel without push buttons, Mantel/Midget/Compact up to 14
  • Dimensions (WHD)
  • 280 x 160 x 130 mm / 11 x 6.3 x 5.1 inch
  • Notes

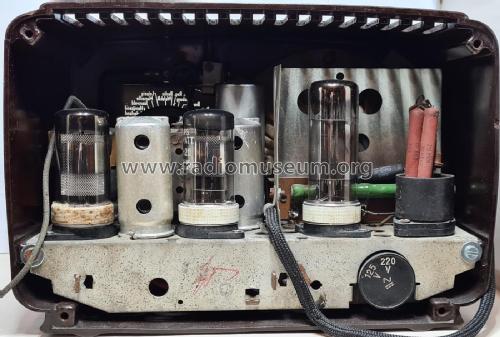

  • Dieses Modell aus 1944/1945 hat Lüftungsschlitze. Die Abstimmkala zeigt den Radiosender "Herrijzend Nederland". Diese Radiostation begann ihre Sendungen im Oktober 1944 (nachdem Belgien und der Süden der Niederlande befreit waren) und beendete die Ausstrahlung im Juli 1945.

    Es gibt auch eine frühere Ausführung 204U aus 1941/1942 in einem Gehäuse ohne Lüftungsöffnungen.

    Die Abstimmskala des 204U aus 1941/1942 ist beschriftet mit Kodenummer  A1 897 44.1, die Variante 204U aus 1944/1945 ist beschriftet mit der späteren Kodenummer A3 217 21.0.

  • Mentioned in
  • Radio Historisch Tijdschrift, Juni 2018
  • Author
  • Model page created by John Koster. See "Data change" for further contributors.
