Plaatspanningapparat - Anodenspannungsapparat - Appareil de Tension Anodique 3002
Philips; Eindhoven (tubes international!); Miniwatt
- Country
- Netherlands
- Manufacturer / Brand
- Philips; Eindhoven (tubes international!); Miniwatt
- Year
- 1928/1929
- Category
- Power supply/conditioner or battery or charger
- Radiomuseum.org ID
- 7442

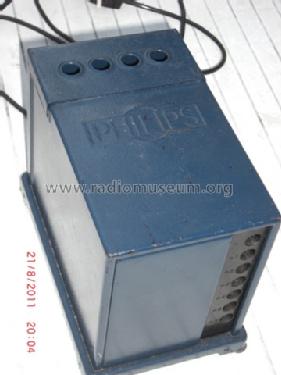

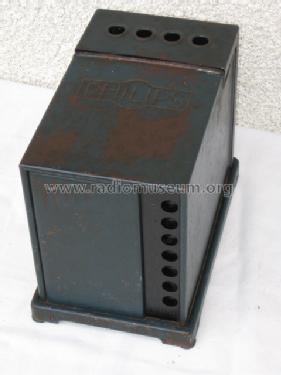

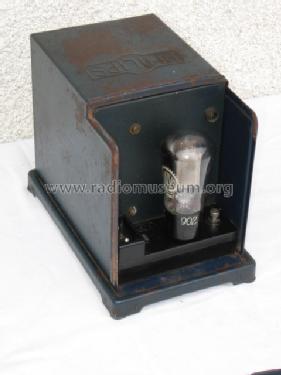

Philips 3002
Philips 3002

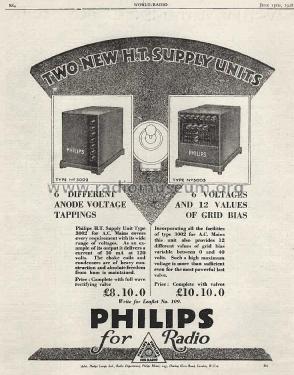

World Radio Vol VI No 151 15 June 1928

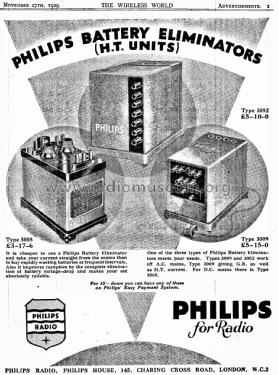

The Wireless World 27th November 1929
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 1
- Valves / Tubes
- 506
- Wave bands
- - without
- Details
- Power: B-Battery Eliminator
- Power type and voltage
- Alternating Current supply (AC) / 127; 143; 155; 220 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Plaatspanningapparat - Anodenspannungsapparat - Appareil de Tension Anodique 3002 - Philips; Eindhoven tubes
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 145 x 180 x 230 mm / 5.7 x 7.1 x 9.1 inch
- Notes
-
Wechselstrom-Netzanode für 6 Andodenspannungen
Buchsen vorne U max: 200 V, I max: 50 mA.
- Net weight (2.2 lb = 1 kg)
- 6 kg / 13 lb 3.5 oz (13.216 lb)
- Price in first year of sale
- 115.00 RM
- Source of data
- Radio-Diehr, Berlin, 1928/1929 / Radiokatalog Band 1, Ernst Erb
- Mentioned in
- Verbesserung des Radio-Empfanges
- Literature/Schematics (1)
- -- Original-techn. papers. (Molnár János: Anódpótlók, Budapest, 1929.)
- Other Models
-
Here you find 5233 models, 4365 with images and 3445 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips; Eindhoven (tubes international!); Miniwatt
Collections
The model Plaatspanningapparat - Anodenspannungsapparat - Appareil de Tension Anodique is part of the collections of the following members.
Forum contributions about this model: Philips; Eindhoven: Plaatspanningapparat - Anodenspannungsapparat - Appareil de Tension Anodique 3002
Threads: 1 | Posts: 1
Da kann so ein einfaches Gerätchen einen doch noch überraschen!
Nachdem ich die Messwerte an meinem 3002 mit dem Schaltplan im Originaldokument nicht in Einklang brachte, hab ich das genauer untersucht.
Ergebnis:
Der Schaltplan in dem abgebildeten Service-Dokument stimmt mit meinem (augenscheinlich unveränderten) Gerät nicht überein.
Ich habe deshalb einen korrekten Schaltplan gezeichnet und hochgeladen.
Änderungen:
1. Es gibt einen Kondensator zwischen jeder Anode und der Kathode der 506.

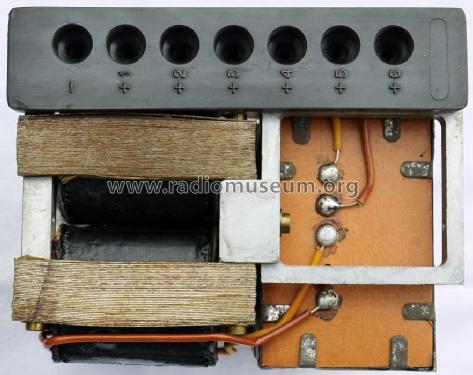

2. Am Ausgang "+2" liegt kein einfacher Widerstand sondern ein Spannungsteiler, der durch den Drahtwiderstand mit der sichtbaren Anzapfung gebildet wird .
3. Der Spannungsteiler am Ausgang "+1" ist keiner mit Anzapfung sondern besteht aus dem "langen" Drahtwiderstand an der Klemme "+1" und dem kurzen Drahtwderstand hinter Klemme "-"
Da alle Bilder dieses Gerätes im RMOrg die gleiche Widerstandsanordnung zeigen, vermute ich stark, dass dieser Schaltplan für alle Geräte so richtig ist.
Die Widerstands- und Kapazitäts-Nennwerte stehen nicht auf den Bauteilen.
Sie wurden an meinem Gerät gemessen und dienen nur als Anhaltspunkt.
Dasselbe gilt natürlich auch für die Ausgangsspannungen, die auch noch vom Zustand der Röhre abhängen.
Ausserdem:
Das Gerät wurde offenbar für sehr verschiedene Netzspannungen gebaut.
Mein Gerät war für eine Netz-Nennspannung von 143V (!) vorgesehen.

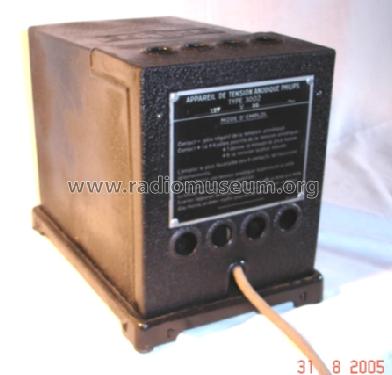

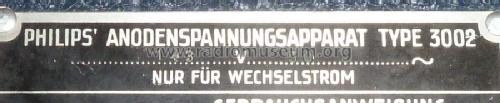

Die im RMOrg abgebildeten Typenschilder zeigen (soweit man das erkennen kann) ausserdem Geräte für 127V, 155V, 225V.
Achtung daher beim Anschluss an 220V.
Unter Umständen brummt es dann heftig und die Röhre geht kaputt.
Adalbert Gebhart, 11.Apr.14
