Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6

Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6; Philips - Österreich (ID = 270193) Televisore

Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6; Philips - Österreich (ID = 270194) Televisore

Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6; Philips - Österreich (ID = 270195) Televisore

Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6; Philips - Österreich (ID = 1963325) Televisore

Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6; Philips - Österreich (ID = 1963326) Televisore

Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6; Philips - Österreich (ID = 1963327) Televisore
Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6; Philips - Österreich (ID = 2099598) Televisore Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6; Philips - Österreich (ID = 2099600) Televisore
Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6; Philips - Österreich (ID = 2099599) Televisore Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6; Philips - Österreich (ID = 1791246) Televisore

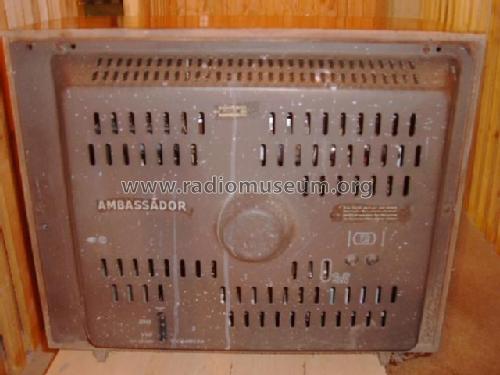

Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6; Philips - Österreich (ID = 153984) Televisore Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6; Philips - Österreich (ID = 1791247) Televisore
Altre immagini: scorri con la barra rossa.

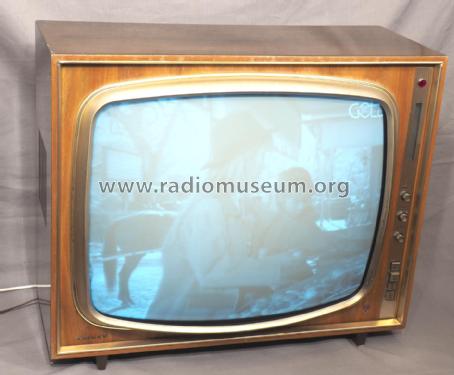

Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6; Philips - Österreich (ID = 2099598) Televisore
Philips - Österreich: Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6 [Televisore] ID = 2099598 1400x1155
Seleziona le anteprime di foto e schemi a destra per ingrandirle, e clicca qui sopra per il download.
For model Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6, Philips - Österreich

Paese:  Austria
Produttore / Marca:  Philips - Österreich
Anno: 1964 Categoria: Televisore (TV) / Monitor
Valvole 20: PC88 PC86 PCC189 PCF86 EF183 PCF200 PCF200 PCL84 PCL85 PCL86 ECH84 PCF80 PF86 PCL85 ECH84 PCF802 PL500 PY88 DY87 A59-11W
Semiconduttori (transistor solo contati) 3: AF126 AF126 AF126
Principio generale Supereterodina (in generale)
Gamme d'onda Gamme d'onda nelle note.
Particolarità
Tensioni di funzionamento Alimentazione a corrente alternata (CA) / 190-240 Volt
Altoparlante AP magnetodinamico (magnete permanente e bobina mobile)
Potenza d'uscita
Radiomuseum.org Modello: Ambassador 23TA444A /00 /01 /08 /71 /78 Ch= P6 - Philips - Österreich
Materiali Mobile in legno
Forma Soprammobile con pulsantiera/tastiera.
Dimensioni (LxAxP) 635 x 535 x 355 mm / 25 x 21.1 x 14 inch
Annotazioni

Fernsehband VHF (I+III), UHF (IV/V).
5 Ausführungen:
/00 Kassette dunkel-hochglänzend, UHF-Röhrentuner;
/01 Kassette dunkel-hochglänzend, UHF-Transistortuner mit 2×AF186 statt PC88 und PC86;
/08 Kassette dunkel-hochglänzend, ohne UHF.
/71 Kassette hell/matt, UHF-Röhrentuner.
/78 Kassette hell/matt, ohne UHF.

Paralleltype zum Horny W59T444A.

Fonte dei dati Radiokatalog Band 2, Ernst Erb
Letteratura / Schemi (1) -- Original-techn. papers.

Modello inviato da Hannes Wurnitsch. Utilizzare "Proponi modifica" per inviare ulteriori dati.
