• País
• Holanda

• Fabricante / Marca
• Philips; Eindhoven (tubes international!); Miniwatt

• Año
• 1949/1949

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 29891

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 4

• Válvulas
• ECH21 EAF41 or EAF42 EAF41 or EAF42 EL42

• Principio principal
• Superheterodino en general; ZF/IF 452 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM, OL y más de dos OC

• Tensión de funcionamiento
• Bateria recargable / 6 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 19 cm = 7.5 inch

• Potencia de salida
• 1.5 W (unknown quality)

• Material
• Bakelita

• de Radiomuseum.org
• Modelo: BX485V - Philips; Eindhoven tubes

• Forma
• Sobremesa apaisado (tamaño grande).

• Ancho, altura, profundidad
• 470 x 300 x 230 mm / 18.5 x 11.8 x 9.1 inch

• Anotaciones

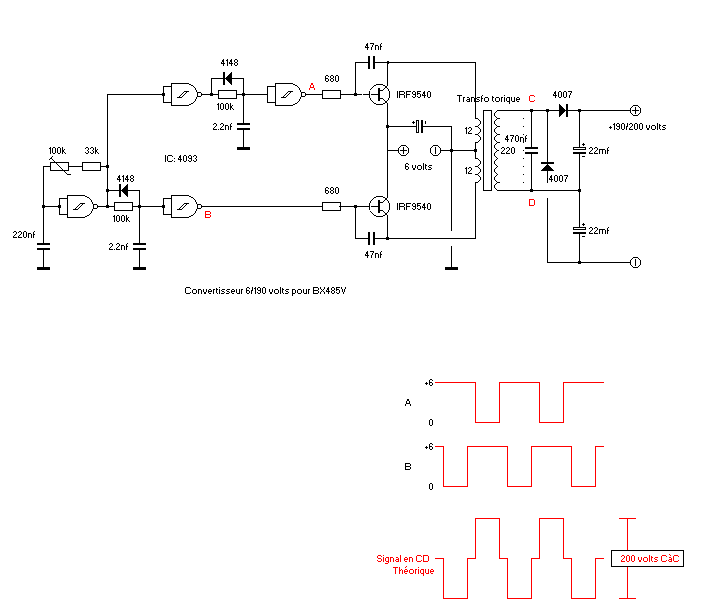

• For a replacement of the vibrating DC/DC convertor: see this article.

  AM radio for external antenna:
  • LW: 147,5 - 420 kHz.
  • BC: 517 - 1620 kHz.
  • SW1: 1,96 - 6 MHz.
  • SW2: 5,94 - 9,46 MHz.
  • SW3: 9,43 - 15,15 MHz.
  • SW4: 11,67 - 18,75 MHz.
  • SW5: 17,75 - 28,04 MHz.
  Loudspeaker: 9686-05 (5Ω).
  Dial lamps: 2x 8045D (E10, 6.3V/320mA).

• Peso neto
• 9.650 kg / 21 lb 4.1 oz (21.256 lb)

• Precio durante el primer año
• 325.00 Hfl

• Procedencia de los datos
• Technisch- Commercieel - Radio Vademecum Staleman

• Mencionado en
• -- Original-techn. papers.

• Documentación / Esquemas (1)
• -- Original-techn. papers.

• Autor
• Modelo creado por Iven Müller. Ver en "Modificar Ficha" los participantes posteriores.
