BX634A /01

Philips; Eindhoven (tubes international!); Miniwatt

Data
Forum
Pictures
Collections

  • Year
  • 1953/1954
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 29965

Click on the schematic thumbnail to request the schematic as a free document.

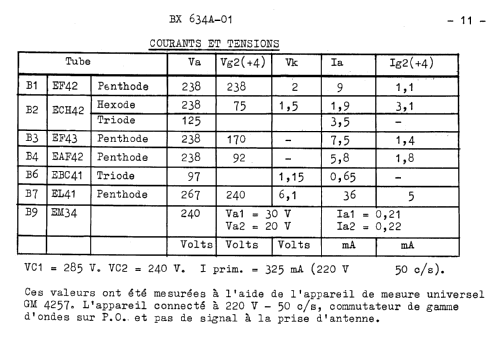

 Technical Specifications

  • Number of Tubes
  • 9
  • Main principle
  • Superheterodyne (common); ZF/IF 452/10700 kHz; 2 AF stage(s)
  • Tuned circuits
  • 8 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 19 cm = 7.5 inch
  • Power out
  • 3.9 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: BX634A /01 - Philips; Eindhoven tubes
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 590 x 400 x 260 mm / 23.2 x 15.7 x 10.2 inch
  • Notes

  • The RF pre-amplifier with tube EF42 is only for FM, not for AM.

    AM radio for external antenna:
    • LW: 146 - 395 kHz.
    • BC: 517 - 1622 kHz.
    • SW: 5.95 - 18.2 MHz.
    FM radio with dipole antenna input: 87,5 - 100 MHz.

    Loudspeaker: 9770 (5Ω).
    Dial lamps: 2x 8045D (E10, 6.3V/320mA).
  • Net weight (2.2 lb = 1 kg)
  • 9 kg / 19 lb 13.2 oz (19.824 lb)
  • Price in first year of sale
  • 498.00 Hfl
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Iven Müller. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Philips; Eindhoven: BX634A /01

Threads: 1 | Posts: 1

Liebe Radiofreunde!

Ab Werk reicht bei diesem Rimlockröhren-Gerät der UKW-Bereich nur bis knapp über 100 MHz; es kann somit viele UKW-Sender nicht empfangen. Dieses Manko lässt sich ohne Umbauarbeiten beseitigen:

  • Die UKW-Abstimmung wird über den Oszillator-Drehkondensator C7 bewerkstelligt; zur Bereichsvergrößerung die Platten vorsichtig soweit annähern, dass sie den Stator gerade nicht berühren. Vorher sich die Senderpositionen auf der Skala merken, bzw. markieren. Den Drehko vollständig eindrehen.
  • Die Oszillatorspule S20 vorsichtig dehnen, zunächst bis sich der niederfrequenteste Sender wieder nahezu am ursprünglichen Platz befindet. Danach prüfen, wie weit sich der vorher empfangbare hochfrequenteste Sender Richtung Skalenmitte verschoben hat. Danach Oszillatorspule S20 weiter dehnen und mit Trimmer C25 abtitrieren, bis der UKW-Empfangsbereich von ca. 88 bis 108 MHz reicht.
  • Auf den UKW-Vorkreis S10/11 und Drehko. C6 nicht vergessen; ansonsten leidet die Empfangsempfindlichkeit, v. a. in den Randbereichen.

​Unter voller Ausreizung von C25 und S20 lässt sich ein max. Empfangsbereich von ca. 87,5 bis 108,2 MHz realisieren und somit das gesamte europ. 3m-Rundfunkband empfangen. Man erhält so ein besonderes Komplett-Radio, das auch heutigen Ansprüchen noch gerecht werden kann. Einen Wermutstropfen gibt es jedoch: Die UKW-Skaleneichung stimmt nicht mehr überein!

Bei den Ertüchtigungs- und Abstimmarbeiten störte ein niederfrequentes Brummen, das vorerst nur durch das Hochschalten der Betriebsspannung auf 245V zu beseitigen war. Nach Austausch der Vorverstärkerröhre EBC41 geht´s dann auch wieder mit 220V-Einstellung ohne Brumm.

Liebe Sammlergrüße!

Dr. R. Bengesser, eh

Rudolf Bengesser, 16.Nov.25
