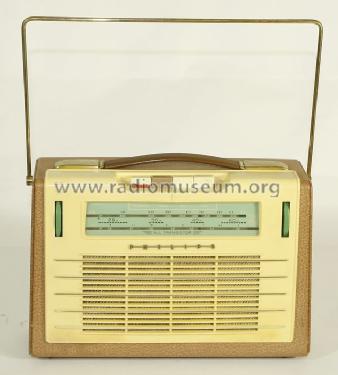

L3E06T; Philips Ibérica, (ID = 521483) Radio
Philips Ibérica,: L3E06T [Radio] ID = 521483 933x685
Select picture or schematic to display from thumbnails on the right and click for download.
For model L3E06T, Philips Ibérica, COPRESA, Compañía de Productos Electrónicos, Miniwatt tubes, SELEZ; Madrid, Barcelona

Country:  Spain
Manufacturer / Brand:  Philips Ibérica, COPRESA, Compañía de Productos Electrónicos, Miniwatt tubes, SELEZ; Madrid, Barcelona
Year: 1960 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 7: OC170 or. AF116 OC45 or. OC169 or. AF117 OC45 or. OC169 or. AF117 OC71 OC71 OC72 or. OC74 OC72 or. OC74 OA79
Main principle Superheterodyne (common); ZF/IF 452 kHz; 3 AF stage(s)
Wave bands Broadcast and Short Wave (SW).
Details
Power type and voltage Dry Batteries / 6 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: L3E06T - Philips Ibérica, COPRESA,
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 280 x 190 x 100 mm / 11 x 7.5 x 3.9 inch
Notes

Mismo chasis que el modelo L 3 E 96 T

Net weight (2.2 lb = 1 kg) 2 kg / 4 lb 6.5 oz (4.405 lb)
Price in first year of sale 3'660.15 Pts
External source of data Juan Antonio Pardo-Alonso
Source of data Radio Historia y Técnica, J.J.E.
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Philips Ibérica, COPRESA, Compañía de Productos Electrónicos, Miniwatt tubes, SELEZ; Madrid, Barcelona
Here you find 549 models, 478 with images and 442 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips Ibérica,: L3E06T
Threads: 1 | Posts: 5
Hits: 3445     Replies: 4
PHILIPS L3E06T
Juan Antonio Pardo-Alonso
14.Apr.05
  1 Buenas tardes a todos los socios:
Tengo un transistor PHILIPS L3E06T,en restauración,fisicamente es exactamente igual que el PHILIPS L3X71T,los transistores que lleva son OC170-2xOC45-2xOC71-2xOC72-Diodo OA79.
En la información de R.org,se dá una alimentación de 6 V.pero he visto en otras paginas de Internet,alimentación de 9 V.¿Cual es la correcta?.
Creo que el Sr. Mario Coelho dispone de un L3LN78T,que creo es exactamente igual a este,¿me lo podria confirmar?
Gracias por todo.Un cordial saludo.
                                               Juan Antonio Pardo.
Mario Coelho
14.Apr.05
  2 Estimado Juan

Abra pronto por favor para este aparato una pisada  "upload a new model" o "Cargar nuevo modelo" . Después este texto sera cambiado para esse lugar. Si no esta charla será perdida muy pronto. Gracias


La tensión puede ser 6V. ¿Supongo que no existe ya la cubierta de las pilas en el aparato, verdad?

Los aparatos  L3X _ _ T ,  tienen algunas diferencias, todavia  usted puede lograr también algunas similaridades.

Nadie está garantizado, pero creo que ,logrando los transistores de los  aparatos abajo, su L3E 06T está más cerca de el LX3 09T que del L3LN 78T. .¿Las gamas de onda del L3E 06 son las mismas de algunos de estos?

El    B3LN 06T      en       http://www.radiomuseum.org/dsp_modell.cfm?model_id=72662
es uno aparato mucho mas parecido mientras el mueble no lo sea.

Saludos Cordiales

Mário


Juan Antonio Pardo-Alonso
15.Apr.05
  3

Estimado Mario:
Gracias por tu información,efectivamente a este aparato le falta el portapilas,por lo cual tengo la dudas de la alimentación.
Este aparato tiene OC-OM,el texto de: APAGADO-TONO-OC-OM,lo tiene en castellano,que es la unica diferencia estetica con el L3X71T.
Voy a intentar conseguir un poco más de información y enseguida lo aportare como "NEW MODEL".
Recibe un cordial saludo.
Cumprimentos.
                      Juan Antonio.

Juan Antonio Pardo-Alonso
15.Apr.05
  4 Buenos dias:
Confirmar que esta radio,funciona con 9 V.
Dato confirmado por el socio Sr. Urroz,que tiene uno,y me ha prestado otro para reparar el mio.
Todos los datos ya han sido cargados en "NEW MODEL".
Saludos cordiales.
                          Juan Antonio.
Mario Coelho
21.Apr.05
  5

Estimado Juan Alonso

Bueno poder ver su fotografía (y su perro también).

Porque creo que será bueno ensamblar aquí su información adicional reciente, la envío a este foro.
Gracias por su información

Saludos Cordiales

Mário

L3X09T - 2 Diodos OA79.

L3X81T -  Variantes: 6 V.--OC44-2xOC45-2xOC71-2xOC72-OA79.
                              9 V.--2N219-2x2N218-2xOC71-2xOC72-OA79.
                              9 V.--2N411 ó 2N412-2x2N410-2xOC71-2xOC72-OA79.

L3X95T - 2 Diodos OA85.
