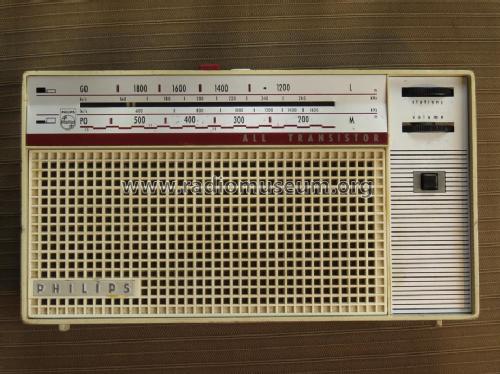

L3W30T /01; Philips; Eindhoven (ID = 828781) Radio
Philips; Eindhoven: L3W30T /01 [Radio] ID = 828781 933x538
Select picture or schematic to display from thumbnails on the right and click for download.
For model L3W30T /01, Philips; Eindhoven (tubes international!); Miniwatt

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1963 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 7: AF127 AF127 AF127 AC125 AC125 AC128 AC128
Main principle Superheterodyne (common); ZF/IF 452 kHz
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Dry Batteries / 3 x 1,5 & 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 0.25 W (unknown quality)
from Radiomuseum.org Model: L3W30T /01 - Philips; Eindhoven tubes
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 254 x 142 x 65 mm / 10 x 5.6 x 2.6 inch
Price in first year of sale 1'995.00 BFr
Mentioned in -- Original-techn. papers.

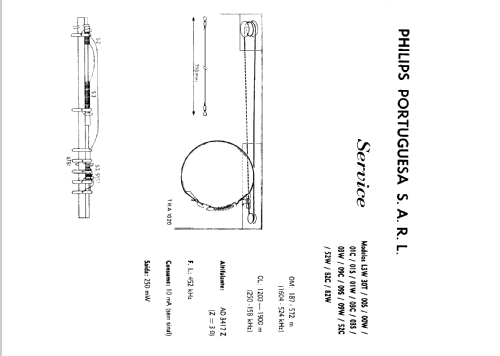

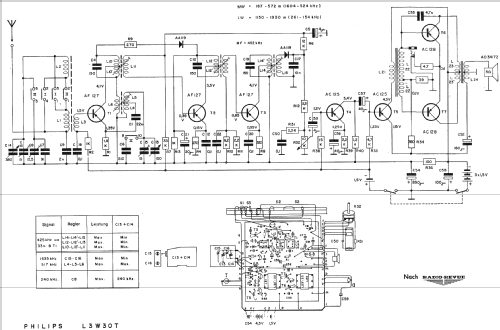

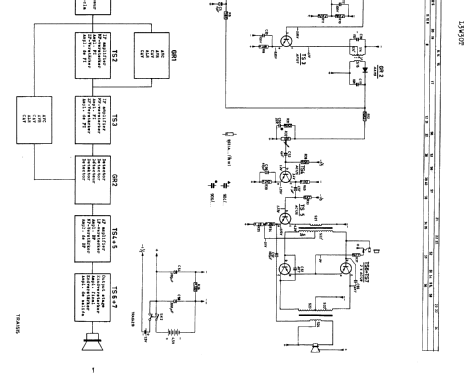

Literature/Schematics (4) -- Schematic

Model page created by Dirk Taekels. See "Data change" for further contributors.



All listed radios etc. from Philips; Eindhoven (tubes international!); Miniwatt
Here you find 4936 models, 4151 with images and 3303 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips; Eindhoven: L3W30T /01
Threads: 1 | Posts: 1
Hits: 1052     Replies: 0
philips: L3W30T /01 - Viel in die Brüche
Bruce Cohen
07.Feb.16
  1

Ausser einem Knacken tut das Gerät nichts. Tasten mit dem Finger ergibt: der Endverstärker läuft.  Fehlt der Empfang, weil der Ferritstab gebrochen ist? Dann erscheint manchmal ein Signal. Es bleibt nicht für lang, aber nach Sprühen des Potentiometers bleibt der Ton. Auf MW gibt es etwa 6 Mal lautstark Radio China, das irgendwo auf Kurzwelle sendet, und ganz, ganz schwach die regulären Sender. Ich klebe den Bruch. Es wird nicht viel besser. Wenn ich die eine Seite des Ferritstabes berühre, ist er 'heiss'; aber verstärkt werden hauptsächlich die Störgeräusche. Die andere Seite ist kalt. Da stellt sich heraus, dass unter einer der 'Verbesserungen' des Vorbesitzers sich ein weiterer Bruch befindet - und dort hat die Klebung sich wieder gelöst. Gesäubert und neu verklebt. Ein geklebter Ferritstab wird nicht bringen, was ein intakter Stab bringt. Aber immerhin: die Lautstärke ist jetzt wieder passabel, wenn auch etwas verzerrt. Und Radio China auf KW ist verschwunden...
