Menuetto 461A-04 ohne KW

Menuetto 461A-04; Philips - Schweiz (ID = 19174) Radio

Menuetto 461A-04; Philips - Schweiz (ID = 14478) Radio

Menuetto 461A-04; Philips - Schweiz (ID = 601195) Radio

Menuetto 461A-04; Philips - Schweiz (ID = 19175) Radio

Menuetto 461A-04; Philips - Schweiz (ID = 14477) Radio
Menuetto 461A-04; Philips - Schweiz (ID = 555554) Radio Menuetto 461A-04; Philips - Schweiz (ID = 555559) Radio
Menuetto 461A-04; Philips - Schweiz (ID = 555556) Radio Menuetto 461A-04; Philips - Schweiz (ID = 2193) Radio

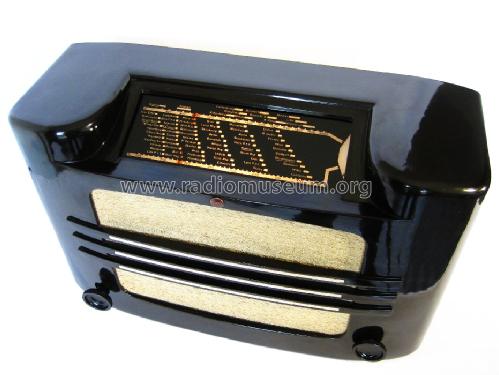

Menuetto 461A-04; Philips - Schweiz (ID = 555555) Radio Menuetto 461A-04; Philips - Schweiz (ID = 28550) Radio
Menuetto 461A-04; Philips - Schweiz (ID = 768384) Radio Menuetto 461A-04; Philips - Schweiz (ID = 1402207) Radio
Menuetto 461A-04; Philips - Schweiz (ID = 1402208) Radio
Use red slider bar for more.
Menuetto 461A-04; Philips - Schweiz (ID = 555554) Radio

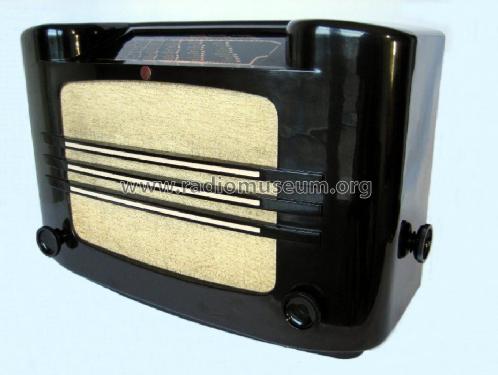

Philips - Schweiz: Menuetto 461A-04 [Radio] ID = 555554 930x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Menuetto 461A-04 ohne KW, Philips - Schweiz

Country:  Switzerland
Manufacturer / Brand:  Philips - Schweiz
Year: 1937/1938 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: AK2 AF3 ABC1 AL4 AZ1
Main principle Super-Heterodyne (Super in general); ZF/IF 128 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 21 cm = 8.3 inch
Power out
from Radiomuseum.org Model: Menuetto 461A-04 [ohne KW] - Philips - Schweiz
Material Bakelite case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 480 x 320 x 190 mm / 18.9 x 12.6 x 7.5 inch
Notes

Dial lamp: 8042D (4V/0,5A).
See also the same Philips 461A with SW, SFr. 290.--

Net weight (2.2 lb = 1 kg) 10.4 kg / 22 lb 14.5 oz (22.907 lb)
Price in first year of sale 290.00 SFr
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Die «Thali Schemasammlung» führt das Modell.
Literature/Schematics (1) -- Original-techn. papers.
Literature/Schematics (3) Philips Folder for 1938.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Philips - Schweiz
Here you find 289 models, 204 with images and 207 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips - Schweiz: Menuetto 461A-04
Threads: 1 | Posts: 3
Hits: 2123     Replies: 2
philips: 461A-04; Menuetto
Pius Steiner
10.Mar.10
  1

Hallo Zusammen



Im Augenblick kämpfe ich mit dem Skalenseil dieses Gerätes. Der Antrieb von der Achse zum Drehko war kein Problem, aber wie montiert man das Drahtseil, das vom grossen Tellerrad zum Zeiger geführt wird? Wenn ich den Oszilatorteil einschiebe, an dem der Drehko befestigt ist, schaffe ich es nicht, das Drahtseil richtig um das Tellerrad zu wickeln.

Für Hinweise oder Tricks zur Vorgehensweise bin ich sehr dankbar.

Gruss

Pius

Pius Steiner
15.Mar.10
  2

Vielen Dank an Herrn Walter Haring, der mir Bilder seines Gerätes zukommen liess. Mit diesen Bildern werde ich es schaffen, den Seilzug wieder in Gang zu bingen.

Gruss

Pius

Pius Steiner
21.May.10
  3

Hier liefere ich nun einen einfachen Seillaufplan, wie ich es in meinem Gerät löste. Das alte Stahlseil zerriss bei einem meiner Versuche. Da ich kein so dünnes (0.5mm) Seil hatte, benutzte ich ein Kunststoffseil. Damit war das Einziehen leichter. Wichtig war der Startpunkt. Beginnt man am anderen Ende, dann wird man das Ende zum Schluss nicht befestigen können, da der Hacken durch den Drehko verdeckt wird.
