Oscillograph GM3152

Oscillograph GM3152; Philips; Eindhoven (ID = 120842) Equipment

Oscillograph GM3152; Philips; Eindhoven (ID = 120843) Equipment

Oscillograph GM3152; Philips; Eindhoven (ID = 120844) Equipment

Oscillograph GM3152; Philips; Eindhoven (ID = 120845) Equipment

Oscillograph GM3152; Philips; Eindhoven (ID = 120846) Equipment

Oscillograph GM3152; Philips; Eindhoven (ID = 120847) Equipment

Oscillograph GM3152; Philips; Eindhoven (ID = 120848) Equipment

Oscillograph GM3152; Philips; Eindhoven (ID = 237409) Equipment

Oscillograph GM3152; Philips; Eindhoven (ID = 778762) Equipment

Oscillograph GM3152; Philips; Eindhoven (ID = 778763) Equipment
Oscillograph GM3152; Philips; Eindhoven (ID = 666215) Equipment Oscillograph GM3152; Philips; Eindhoven (ID = 2015088) Equipment
Oscillograph GM3152; Philips; Eindhoven (ID = 232905) Equipment Oscillograph GM3152; Philips; Eindhoven (ID = 232906) Equipment
Oscillograph GM3152; Philips; Eindhoven (ID = 1659309) Equipment Oscillograph GM3152; Philips; Eindhoven (ID = 1741678) Equipment

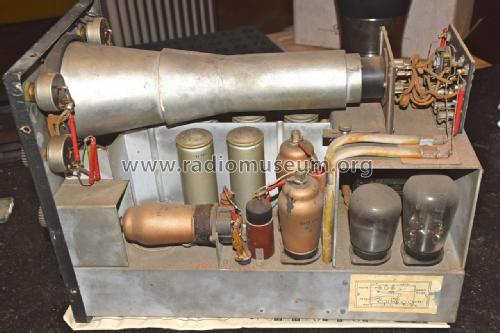

Oscillograph GM3152; Philips; Eindhoven (ID = 1741680) Equipment Oscillograph GM3152; Philips; Eindhoven (ID = 1752370) Equipment

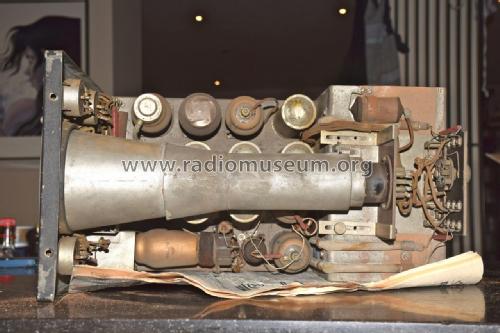

Oscillograph GM3152; Philips; Eindhoven (ID = 1752371) Equipment Oscillograph GM3152; Philips; Eindhoven (ID = 1752372) Equipment
Use red slider bar for more.
Oscillograph GM3152; Philips; Eindhoven (ID = 666215) Equipment
Philips; Eindhoven: Oscillograph GM3152 [Equipment] ID = 666215 467x540
Select picture or schematic to display from thumbnails on the right and click for download.
For model Oscillograph GM3152, Philips; Eindhoven (tubes international!); Miniwatt:
From an auction catalogue.

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1940 ?? Category: Service- or Lab Equipment
Valves / Tubes 9: 4673 4673 4673 1876 AZ1 4673 AL4 4673 7475 DN9-3 or DG9-3 or DB9-3
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110, 125, 145, 200, 220, 245 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Oscillograph GM3152 - Philips; Eindhoven tubes
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 225 x 290 x 420 mm / 8.9 x 11.4 x 16.5 inch
Net weight (2.2 lb = 1 kg) 19 kg / 41 lb 13.6 oz (41.85 lb)
Price in first year of sale 965.00 RM
Literature/Schematics (1) -- Schematic (Philips Katalog 1938/39)

Model page created by Bernd Pötzsch. See "Data change" for further contributors.



All listed radios etc. from Philips; Eindhoven (tubes international!); Miniwatt
Here you find 4936 models, 4151 with images and 3303 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips; Eindhoven: Oscillograph GM3152
Threads: 1 | Posts: 1
Hits: 1323     Replies: 0
philips: GM3152; Grosser Kathodenstrahloszillograph
Pius Steiner
24.Jun.12
  1

Grosser Kathodenstrahloszillograph GM 3152

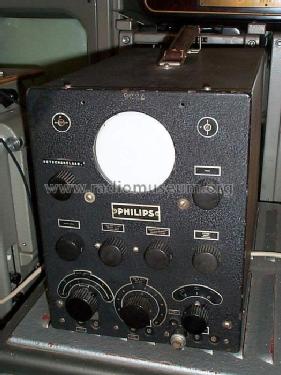

Der tragbare „Philips" Kathodenstrahl-Oszillograph GM 3152 ist in seinen Anwendungsmöglichkeiten durch die vorgesehenen ausgedehnten Frequenzbereiche und seine große Empfindlichkeit praktisch unbegrenzt. Im weiten Anwendungsgebiet lassen sich elektrische, magnetische, mechanische, optische, akustische und thermische Schwingungen und andere schnelle Vorgänge beobachten und registrieren.

Der GM 3152 arbeitet mit der „Valvo" Hochvakuum -Kathodenstrahlröhre DG 9-3
und ist als tragbares, stabil ausgeführtes Gerät mit allen benötigten Schaltungselementen ausgerüstet.

Das eingebaute Kippgerät arbeitet mit 3 Hochvakuum-Pentoden. Die lineare Kippfrequenz läßt sich kontinuierlich von 2 bis 150000 Hz einstellen. Zur Erzeugung von stehenden Bildern kann die Kippfrequenz wahlweise mit der Meßfrequenz, der Netzfrequenz oder einer äußeren Frequenz synchronisiert werden. Neben der normalen Kippeinrichtung ist noch eine sogenannte „einmalige Zeitablenkung" vorgesehen. Bei der Beobachtung und Registrierung von „einmaligen" Vorgängen ist diese Eigenschaft besonders wichtig, da es hierdurch möglich wird, das Kippgerät genau im richtigen bzw. gewünschten Zeitpunkt einsetzen zu lassen. Vor und nach dem zu beobachtenden Vorgang ist (die Nulllinie unsichtbar. Die Geschwindigkeit des Bildpunktes wird mit Hilfe der normalen Bedienungsgriffe, die die Frequenz des Kippgerätes verändern lassen, eingestellt.

Der eingebaute zweistufige lineare Verstärker hat eine Endstufe in Gegentaktschaltung. Die Anodenspannung der Eingangs-Verstärkerstufe ist mit einer „Philips" Neonröhre 7475 stabilisiert. Die Frequenzkurve des Verstärkers ist zwischen 10 Hz und 1000000 Hz innerhalb 2 dB linear. Mit Hilfe eines Empfindlichkeitsschalters kann die Gesamtverstärkung, die mehr als 1600 beträgt, in drei Stufen grob eingestellt werden. Die Feineinstellung geschieht mittels eines Potentiometers von 10000 Ohm; die maximal zulässige Eingangsspannung beträgt 45 Volt bzw. 150 oder 250 Volt. Bei ausgeschaltetem Potentiometer ist die Eingangsimpedanz 1 Megohm und die Eingangskapazität 12 pF. Die Gesamtempfindlichkeit des Oszillographen beträgt 6 mV eff. pro cm Bildhöhe, ohne Verstärker 10 V eff. pro cm.

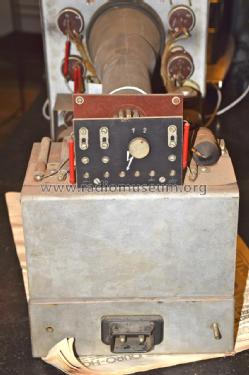

Zur Messung im Ultrakurzwellengebiet, z. B. auf 60 MHz (5 m Wellenlänge), ist auf der Rückseite des Oszillographen ein Klemmenbrett angeordnet, dessen Anschlüsse unmittelbar zu den Ablenkplatten führen. Weiter befinden sich dort ein Umschalter zur Unterdrückung des Kathodenstrahls für bestimmte photographische Registrierzwecke und eine zum Gitter der Kathodenstrahlröhre führende Steckbuchse, über die der Kathodenstrahl von außen her moduliert werden kann (für Zeitmessungen oder dgl.).

Der Netzanschluß- und Gleichrichterteil ist zur Verhütung störender Streufelder mit einer starken Metallabschirmung versehen.

Unter Vorschaltung des „Philips" Elektronenschalters GM 4196 bietet der GM 3152 die Möglichkeit, zwei verschiedene Vorgänge zu gleicher Zeit und unabhängig voneinander sichtbar zu machen und z. B. auf ihre Frequenz- und Phasenverhältnisse genau zu studieren.

In Kombination mit dem „Philips" Frequenzmodulator GM 2881 und einem handelsüblichen Meßsender bzw. Empfängerprüfgenerator eignet sich der GM 3152 zur Untersuchung von Rundfunkempfämgern, HF-Verstärkern usw. Auf diese Weise läßt sich die Gesamt-Abstimmkurve des zu untersuchenden Rundfunkgerätes sofort sichtbar machen und die Selektivität direkt messen.

Quelle: Philips Messgeräte, Kathodenstrahlröhren und Spezialröhren 1939/40
