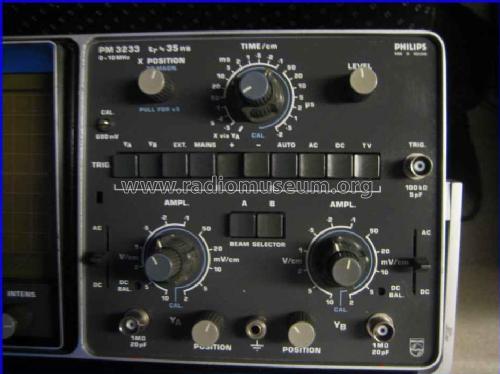

Oscilloscope PM3233
Philips; Eindhoven (tubes international!); Miniwatt
- Country
- Netherlands
- Manufacturer / Brand
- Philips; Eindhoven (tubes international!); Miniwatt
- Year
- 1973
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 147679
ACN Neumarkt 2011
Original manufacturer brochure
Oszilloskop und Frontdeckel
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 1
- Number of Transistors
- Semiconductors present.
- Semiconductors
- Wave bands
- - without
- Power type and voltage
- Line plus power jack, mostly with battery or storage battery / 46-440 Hz, 90-140; 180-265 / DC: 22-30 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Oscilloscope PM3233 - Philips; Eindhoven tubes
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 326 x 185 x 503 mm / 12.8 x 7.3 x 19.8 inch
- Notes
-
2 Kanal; 0-10 MHz tr=35 ns; Testspannung: Rechteck 600 mVss.
Dieses Gerät ist vollkommen mit dem PM3232 identisch, mit der Ausnahme, dass der PM3233 mit einer Signalverzögerungseinheit ausgerüstet ist.
- Net weight (2.2 lb = 1 kg)
- 9.5 kg / 20 lb 14.8 oz (20.925 lb)
- Mentioned in
- Funk-Technik (FT) (21/1973, S. 808 / Messebericht Berlin)
- Literature/Schematics (1)
- - - Manufacturers Literature (Philips Gesamtkatalog Industrie, 1973)
- Author
- Model page created by Roland Aust. See "Data change" for further contributors.
- Other Models
-
Here you find 5311 models, 4463 with images and 3466 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips; Eindhoven (tubes international!); Miniwatt
Collections
The model Oscilloscope is part of the collections of the following members.
Forum contributions about this model: Philips; Eindhoven: Oscilloscope PM3233
Threads: 1 | Posts: 1
Ich hatte einen merkwürdigen, möglicherweise alterungsbedingten Fehler bei meinem PM3233.
Es zeigte bei höheren Frequenzen folgende Verzerrungen:
Die Horizontal-Ablenkspannung an einer Platte gegen Masse hatte eine verdächtige Ausbeulung:
Die andere Spannung (unten im Bild) sah relativ normal aus.
Nach einigem Suchen kamen mir die zwei VDR's in der Horizontal-Endstufe verdächtig vor:
Auslöten und Kennlinie aufnehmen ergab:
Abgesehen davon, dass ich noch nie VDR's mit einer Nennspannung um die 4 V gesehen habe, sahen diese Kennlinien definitiv nicht gut aus.
Da ich so kleine VDR's nicht hatte und auch nicht finden konnte, habe ich sie durch zwei 3,3V Z-Dioden - back to back - ersetzt.
Das war die Ursache.
Jetzt sieht das Schirmbild auch bei höheren Frequenzen wieder gut aus.
Adalbert Gebhart, 15.Dec.13
