Pallas Stereo B5X43A /22

Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 48042) Radio

Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 48043) Radio

Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 48044) Radio

Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 48045) Radio

Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 374569) Radio

Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 374571) Radio

Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 374567) Radio

Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 374565) Radio

Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 374579) Radio

Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 460673) Radio
Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 2600420) Radio Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 2600421) Radio
Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 2115539) Radio Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 2115540) Radio
Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 64647) Radio Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 130714) Radio
Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 130713) Radio Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 169747) Radio
Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 169748) Radio Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 169749) Radio
Use red slider bar for more.
Pallas Stereo B5X43A /22; Philips; Eindhoven (ID = 2600420) Radio
Philips; Eindhoven: Pallas Stereo B5X43A /22 [Radio] ID = 2600420 1000x547
Select picture or schematic to display from thumbnails on the right and click for download.
For model Pallas Stereo B5X43A /22, Philips; Eindhoven (tubes international!); Miniwatt

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1963/1964 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 10: ECC85 ECH81 EF89 EBF89 EM80 EAA91 ECC83 EL84 EL84 EZ81
Semiconductors (the count is only for transistors) 6:
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 145; 165; 220 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: Pallas Stereo B5X43A /22 - Philips; Eindhoven tubes
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 550 x 215 x 240 mm / 21.7 x 8.5 x 9.4 inch
Notes Stereo-NF-Verstärker mit 2 Endstufen je 3 W.
Lautsprecher-Impedanz 800 Ohm.
Net weight (2.2 lb = 1 kg) 9.4 kg / 20 lb 11.3 oz (20.705 lb)
External source of data Erb
Source of data Handbuch VDRG 1963/1964

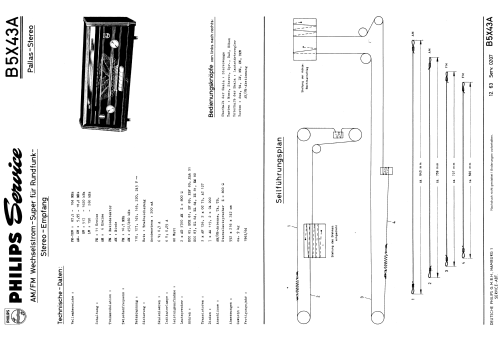

Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Philips; Eindhoven (tubes international!); Miniwatt
Here you find 4991 models, 4178 with images and 3331 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips; Eindhoven: Pallas Stereo B5X43A /22
Threads: 3 | Posts: 6
Hits: 2384     Replies: 1
philips: Magisches Auge EM80 ungenau ?
Alois Riedl
20.Jan.07
  1

Hallo,

bei meinem Philips B5X43 ist das Magische Auge ungenau. Das heißt, die beste Sendereinstellung stimmt nicht mit dem Maximalausschlag der EM80 überein, sondern liegt etwas daneben. Handelt es sich hierbei um eine Fehlfunktion oder ist das normal ?

PS: Falls dieses Thema schon mal diskutiert wurde bitte um den entsprechenden Link. Mit der Suchfunktion habe ich leider nichts gefunden.

herzliche Grüße

Alois Riedl



Franz-Josef Haffner
20.Jan.07
  2

hallo Herr Riedl,

da dieses Verhalten evtl. mit dem Ratiofilter zusammenhängt habe ich nach "Ratio" gesucht und diesen thread gefunden.

viel Erfolg
Franz-Josef


Hits: 2204     Replies: 2
philips: B5X43A Stereo - CD Player anschließen
Alois Riedl
10.Jan.07
  1

Guten Tag,

ich möchte an meinem Philips B5X43A einen CD Player anschließen. Das Radio hat 2 Anschlußbuchsen, einmal für den Anschluß eines Plattenspielers und einmal für den Anschluß eines Tonbandgerätes. Welchen wähle ich für den  Anschluß des CD-Players?

Die Buchsen sind 5 polige DIN Buchsen - wie ist da die Pin Belegung?

vielen Dank im Voraus

herzliche Grüße

Alois Riedl





Karl-Heinz Bradtmöller
11.Jan.07
  2

Hallo Herr Riedl,

thread verschoben, siehe unten.

Bernd P. Kieck
11.Jan.07
  3 Das Thema wurde bereits ausführlich behandelt. Bei der Suche nach "CD-Player" im Search findet man das z.B. hier .....

Hits: 2272     Replies: 0
philips-d: B5X43A; Pallas Stereo
Roland Ronken
28.Sep.03
  1 Das Gerät besitzt in der mir bekannten Ausführung bereits einen eingebauten Stereo-Dekoder.

Die Ausgangstransformatoren der beiden Eintaktendstufen passen die EL84 auf Lautsprecher mit einer Impedanz von 800Ohm an. Das bedeutet, dass sowohl die internen, als auch die extern anschließbaren Lautsprecher die Impedanz von 800Ohm haben müssen.
