Philetta 49 BD293U

Philetta 49 BD293U; Philips Radios - (ID = 5356) Radio

Philetta 49 BD293U; Philips Radios - (ID = 916354) Radio

Philetta 49 BD293U; Philips Radios - (ID = 916355) Radio

Philetta 49 BD293U; Philips Radios - (ID = 1036473) Radio

Philetta 49 BD293U; Philips Radios - (ID = 1182596) Radio
Philetta 49 BD293U; Philips Radios - (ID = 2311421) Radio Philetta 49 BD293U; Philips Radios - (ID = 2311419) Radio
Philetta 49 BD293U; Philips Radios - (ID = 2311422) Radio Philetta 49 BD293U; Philips Radios - (ID = 2311420) Radio
Philetta 49 BD293U; Philips Radios - (ID = 2311424) Radio Philetta 49 BD293U; Philips Radios - (ID = 64893) Radio
Philetta 49 BD293U; Philips Radios - (ID = 220041) Radio Philetta 49 BD293U; Philips Radios - (ID = 220039) Radio
Philetta 49 BD293U; Philips Radios - (ID = 657) Radio Philetta 49 BD293U; Philips Radios - (ID = 220037) Radio
Use red slider bar for more.
Philetta 49 BD293U; Philips Radios - (ID = 2311421) Radio
Philips Radios -: Philetta 49 BD293U [Radio] ID = 2311421 1400x1050

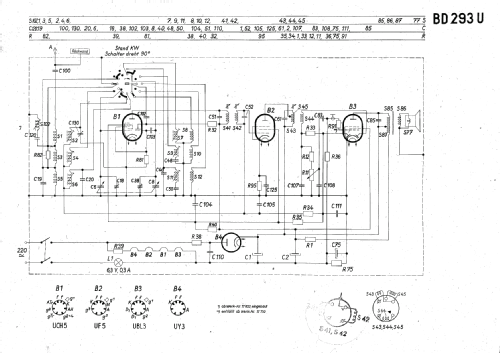

Select picture or schematic to display from thumbnails on the right and click for download.
For model Philetta 49 BD293U, Philips Radios - Deutschland

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1948/1949 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH5 UF5 UBL3 UY3
Conflicting model year with tubedata.
The model date contradicts tube dates. [ UF5 (1949)]
Main principle Superheterodyne (common); ZF/IF 470 kHz
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 14 cm = 5.5 inch
Power out
from Radiomuseum.org Model: Philetta 49 BD293U - Philips Radios - Deutschland
Material Bakelite case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 260 x 190 x 155 mm / 10.2 x 7.5 x 6.1 inch
Notes

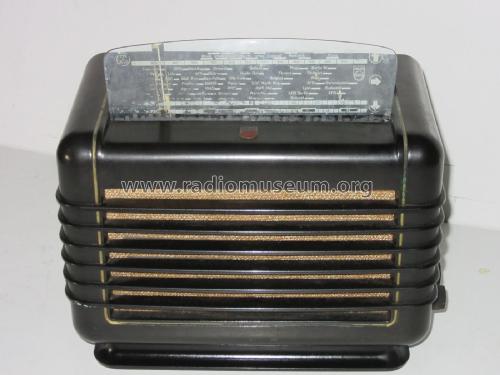

6 Querstreifen, auch seitlich. [572]

In der Gehäusegestaltung war das niederländische Philips-Modell BX272U des Jahrgangs 1947/48 Vorbild, jedoch mit anderem Chassis und U21er Schlüsselröhren ausgestattet.

Net weight (2.2 lb = 1 kg) 3.5 kg / 7 lb 11.3 oz (7.709 lb)
Price in first year of sale 245.00 DM
Source of data Rufag GmbH 1949 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange-Nowisch
Mentioned in Funkschau (4914)
Literature/Schematics (1) -- Original-techn. papers.
Literature/Schematics (2) Funk-Technik (FT) (2/1949, S.39 Bericht, S.51f. Daten und Schema)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Philips Radios - Deutschland
Here you find 2506 models, 2225 with images and 1516 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips Radios -: Philetta 49 BD293U
Threads: 3 | Posts: 7
Hits: 1470     Replies: 1
philips: BD293U; Philetta 49
Rolf Beckers
25.Nov.13
  1

Liebe Rundfunkgemeinde, habe gerade einen BD293U wieder flott bekommen, aber leider fehlt wie bei vielen die aufsteckbare Skalenscheibe. Hat jemand eine solche im Angebot, oder gibt es irgendwo Nachbauten? R. Beckers

Vincent de Franco
27.Nov.13
  2

Bitte HIER schauen, oder bei Philips 209U. Es ist eine Reproduktion die vielleicht eine Lösung für Sie sein kann.


Hits: 1486     Replies: 2
philips: BD293U; Philetta 49 Kundendienstanleitung
Peter Breu
15.Sep.13
  1

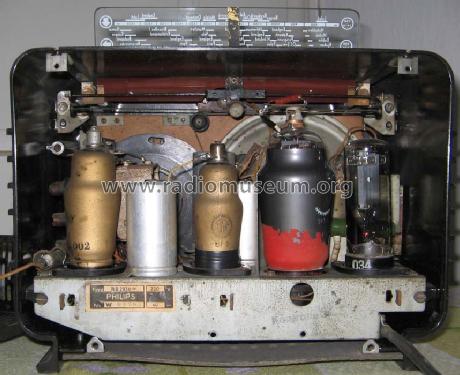

Hat jemand die Kundendienstanleitung in dem der Chassisausbau des Gerätes bechrieben ist?

Wolfgang Bauer
16.Sep.13
  2

So wie ich das sehe, müssen Sie die Drehknöpfe abmontieren.
Dann die 4 rot markierten Schrauben entfernen.
Die grün markierte Rändelschraube am Zeiger lockern und den Seilzug aushängen.
Dann das Chassis nach hinten herausziehen.

MfG. WB.



Attachments

Peter Breu
17.Sep.13
  3

Ja Herr Bauer leider fällt dann das Skalenseil von der Scheibe des Drehkos und das Ganze wird schwierig wieder einzuhängen. Genau so habe ich es gemacht. Kann dies aber leider nicht empfehlen.

Vielleicht gibt es ja eine Kundendienstschrift von Philips in der der Chassisausbau beschrieben ist.




Hits: 2497     Replies: 1
philips: BD293U (BD 293 U); Philetta 49
Klaus Neumann
17.Mar.06
  1 Hallo liebe Radiofreunde,
ich schreibe heute meine Erste Anfrage und bitte alle Mitglieder, falls ich was falsch gemacht habe, etwas Nachsicht mit mir zu üben!
Aber nun zu meiner Anfrage: Wer kann mir sagen - oder schreiben, wo man eventuell noch die Glasscala (Einsteckscala) für die 1949er Philetta Typ: BD 293 U kaufen kann, oder wer war so klug und hat eine solche Scala auf dem Scanner zu einer druckbaren Datei gewandelt?

Das wars.
Im Voraus besten Dank Klaus Neumann aus Wetzlar (Heimat der Leica Kamera).
Wolfgang Bauer
19.Mar.06
  2 Bei Ben Dijkman & Co gibt es Replikas:

http://www.radioverzameling.nl/repro/uk/

Unter: "Dial Glasses" suchen.
Bei Philips 209U müßte die richtige Skala sein.


MfG. WB

Philips Radios -: Philetta 49 BD293U
End of forum contributions about this model
