Phonokoffer SK30 NG1345 /95a

Philips Radios - Deutschland

  • Year
  • 1958/1959
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 22019
    • Brand: Deutsche Philips-Ges.

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Wave bands
  • - without
  • Details
  • Record Player (not changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 127; 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org
  • Model: Phonokoffer SK30 NG1345 /95a - Philips Radios - Deutschland
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 280 x 120 x 360 mm / 11 x 4.7 x 14.2 inch
  • Notes
  • 4 Geschwindigkeiten; Kristall-System, 20-15000 Hz.
  • Net weight (2.2 lb = 1 kg)
  • 3 kg / 6 lb 9.7 oz (6.608 lb)
  • External source of data
  • Erb

 Collections | Museums | Literature

Collections

The model Phonokoffer SK30 is part of the collections of the following members.

 Forum

Forum contributions about this model: Philips Radios -: Phonokoffer SK30 NG1345 /95a

Threads: 1 | Posts: 1

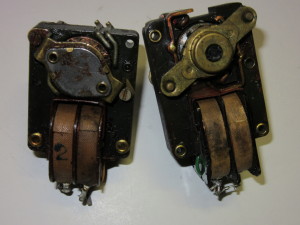

Die beiden abgebildeten Motortypen wurden in der Zeit von 1957 bis 1959 in mehreren Plattenspieler-Chassis verbaut.

Diese Notiz steht demnach für ca. 10 verschiedene Modelle der Zeit und soll nicht einzeln zu jedem Modell geladen werden.

Reparaturhinweis: Bei vielen Geräten ist das obere Lager, dass zur Antriebsachse zeigt, nicht gangbar. Durch Verharzung ist das damals werksseitig verwendete Fett fest geworden. Hier hilft nur Geduld, denn es muss mit Lötkolbenwärme, Ballistol und anderen Lösern zuerst geschmeidig gemacht werde. Vom Zerlegen wird abgeraten, da sich sehr kl. Kugeln im Lager befinden, die sich häufig in der Werkstatt verirren.

Nach dem Reinigen mit Waschbenzin, Spiritus, Wärme, Druckluft usw. zuletzt zähflüssiges Fett einlaufen lassen. Es gibt z.B. sog. Fahrradkettenfett in Tuben, harzfrei, dass dafür geeignet bist.

Sollten andere Sammlerkollegen hierzu "bessere"  Tipps haben, bitte ich um Antwort.

Bei dem rechts oben abgebildeten Motor hatte der Vorgängen übrigens eine Verbindungsbrücke zwischen den beiden Feldspulen falsch gesetzt. Liegt sie parallel, dann heben sich die Magnetfelder auf.

Die Brücke muss diagonal gelötet werden.

Hans-Werner Ellerbrock, 24.Jan.19
