Rondo (Serenade) 695A

Rondo 695A; Philips - Schweiz (ID = 19262) Radio

Rondo 695A; Philips - Schweiz (ID = 19263) Radio

Rondo 695A; Philips - Schweiz (ID = 5367) Radio

Rondo 695A; Philips - Schweiz (ID = 1897114) Radio
Rondo 695A; Philips - Schweiz (ID = 256726) Radio Rondo 695A; Philips - Schweiz (ID = 256728) Radio
Rondo 695A; Philips - Schweiz (ID = 165210) Radio Rondo 695A; Philips - Schweiz (ID = 256729) Radio
Rondo 695A; Philips - Schweiz (ID = 165137) Radio Rondo 695A; Philips - Schweiz (ID = 256730) Radio
Use red slider bar for more.

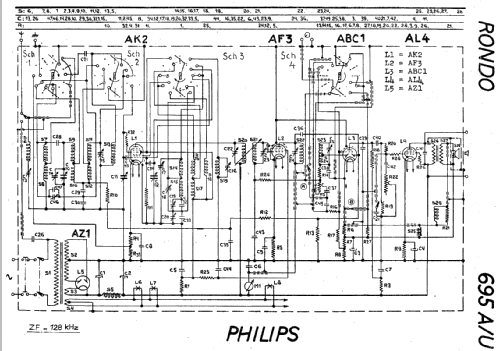

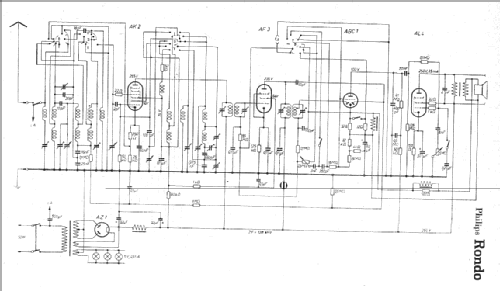

Rondo 695A; Philips - Schweiz (ID = 256726) Radio
Philips - Schweiz: Rondo 695A [Radio] ID = 256726 700x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Rondo (Serenade) 695A, Philips - Schweiz

Country:  Switzerland
Manufacturer / Brand:  Philips - Schweiz
Year: 1936/1937 perfect model Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: AK2 AF3 ABC1 AL4 AZ1
Main principle Superheterodyne (common); ZF/IF 128 kHz
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Rondo 695A - Philips - Schweiz
Material Wooden case
Dimensions (WHD) 460 x 390 x 280 mm / 18.1 x 15.4 x 11 inch
Notes

var.BBr.; Feldst.Anz.

External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Thali-Schemasammlung und Tungsram-Röhrenbestückung.
Mentioned in Les Radio PHILIPS de collection


All listed radios etc. from Philips - Schweiz
Here you find 287 models, 210 with images and 213 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips - Schweiz: Rondo 695A
Threads: 1 | Posts: 4
Hits: 2977     Replies: 3
Philips 695A Rondo - Commande de tonalité
Serge Roch
01.Jan.06
  1 Chers Membres,

Je viens de terminer la remise en état d'une Philips 695A No de série 15760 (1936 / 1937), fabriquée pour la Suisse.
Comme la qualité du son n'était pas propre, j'ai remplacé le tube de puissance AL4 par un neuf.
Aucun résultat probant. Je me suis donc attaqué à un nettoyage méticuleux des potentiomètres de volume et de tonalité, soupçonnant qu'ils étaient en cause. Ce faisant, j'ai observé que la commande de tonalité agissait non seulement sur un potentiomètre, mais aussi (par un câble d'acier guidé dans une gaine) sur une sorte de plongeur dand une bobine verticale.
Cette bobine est située en surface du chassis (voir à gauche sur l'image ci-dessous)  et est elle-même reliée au tube AF3 également visible sur l'image.

Quelqu'un pourrait-il me dire comment fonctionne ce système, s'il agit sur la tonalité ou sur autre chose. Agir sur ce bobinage peut-il améliorer le son de ma radio ? Merci à tout commentaire utile.

Serge Roch / Genève



Pour le plaisir, voici d'autres images de cette radio après restauration. Bonne année 2006 à tous.






Rudy Vande Loo
02.May.06
  2 Bonjour


Afin de vous aider je me suis renseigné sur un forum Neerlandais donc beaucoup de membres sont de anciens techniciens Philips.

 a: bobinne reglable (réglage fréquence) - b: trimmer

Le but étant que les 2 réglage font que les stations tres raprochée ce capte correctement en jouant sur la fréquence moyenne et la tonalitée aigue de chaques stations. (Ceci étant la traduction de l'explication reçue.)

Le même type de réglage ce retrouve dans les radio 667A, 750A et 890A de Philips.

Voila, j'espère que cela vous aide un peux!

Amitiés

Vande Loo Rudy
Serge Roch
29.Apr.08
  3

Bonjour Rudy,

Je reviens par hasard sur RM et constate que vous aviez eu la gentillesse de répondre à mon interrogation.

Je sais qu'il est bien tard, mais je tiens à vous remercier pour les recherches que vous aviez effectuées et les indications détaillées que vous m'aviez fournies. Je crois que je n'avais pas reçu d'email automatique de suivi, ce qui explique que je ne vous avais pas répondu.

Avec toutes mes excuses pour ce très long retard.

Bien amicalement,

Serge





Rudy Vande Loo
30.Apr.08
  4
Bonjour Serge
Aucun problèmes!
Le principal est que je vous ai peut-être aidé avec cette information.
J'éspère que vous avez trouver une solution à votre problème.
Bien à vous
Rudy

Philips - Schweiz: Rondo 695A
End of forum contributions about this model
