For model Uranus BD396U/A2 (BD396U mit UM4), Philips Radios - Deutschland

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1949/1950 perfect model Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: UCH5 UCH5 UBL3 UY3 UM4
Main principle Superheterodyne (common); ZF/IF 470,5 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 18 cm = 7.1 inch
Power out
from Radiomuseum.org Model: Uranus BD396U/A2 - Philips Radios - Deutschland
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 490 x 330 x 210 mm / 19.3 x 13 x 8.3 inch
Notes

Am 110/125V Wechselstrom-Netz mit Vorschalttransformator betreibbar.

Philips Uranus BD396U/A2 (A2 = Ausführung 2) ist der Nachfolger des Modells BD396U, nun zusätzlich mit magischem Auge.

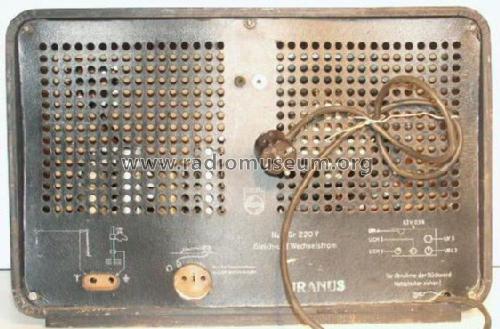

BD396U/A2 findet sich bislang nur in der Literatur (Rundfunk-Kataloge, Lange-Nowisch), jedoch nicht eindeutig am Empfänger selbst. Dieser ist auf den Typschildern wie der Vorgänger mit BD396U bezeichnet. Die Rückwand erhielt zusätzlich aufgedruckt den Namen Uranus und das magische Auge UM4.

Die Funkschau bezeichnet im 2. Oktoberheft (14/1949) dieses 5-Röhren Allstrom-Modell mit BD396A2 was falsch ist.

Net weight (2.2 lb = 1 kg) 7.5 kg / 16 lb 8.3 oz (16.52 lb)
Price in first year of sale 380.00 DM
Source of data Katalog Weide, 1949/50. / Radiokatalog Band 1, Ernst Erb
Literature/Schematics (1) Lange / Nowisch, "Empfängerschaltungen der Radioindustrie" (1950, Bd. VI, S.39)

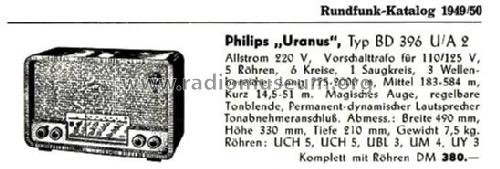

Literature/Schematics (2) Illustrierter Rundfunk Kat. 1949
Literature/Schematics (3) Kat. Radio Elektro Phono 1949-1950, Keller & Co., Hamburg 11
