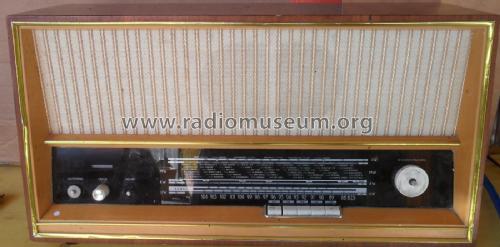

Simonetta Vollsuper W653 Art. Nr. 07588

Simonetta Vollsuper W653 Art. Nr. 07588; QUELLE GmbH (ID = 852472) Radio
Simonetta Vollsuper W653 Art. Nr. 07588; QUELLE GmbH (ID = 458831) Radio Simonetta Vollsuper W653 Art. Nr. 07588; QUELLE GmbH (ID = 458833) Radio
Simonetta Vollsuper W653 Art. Nr. 07588; QUELLE GmbH (ID = 458832) Radio Simonetta Vollsuper W653 Art. Nr. 07588; QUELLE GmbH (ID = 458834) Radio
Simonetta Vollsuper W653 Art. Nr. 07588; QUELLE GmbH (ID = 458835) Radio Simonetta Vollsuper W653 Art. Nr. 07588; QUELLE GmbH (ID = 458836) Radio
Simonetta Vollsuper W653 Art. Nr. 07588; QUELLE GmbH (ID = 458837) Radio Simonetta Vollsuper W653 Art. Nr. 07588; QUELLE GmbH (ID = 1297161) Radio
Simonetta Vollsuper W653 Art. Nr. 07588; QUELLE GmbH (ID = 1981763) Radio Simonetta Vollsuper W653 Art. Nr. 07588; QUELLE GmbH (ID = 1981764) Radio
Use red slider bar for more.
Simonetta Vollsuper W653 Art. Nr. 07588; QUELLE GmbH (ID = 458831) Radio
QUELLE GmbH: Simonetta Vollsuper W653 Art. Nr. 07588 [Radio] ID = 458831 915x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Simonetta Vollsuper W653 Art. Nr. 07588, QUELLE GmbH (Universum); Fürth und Nürnberg

Country:  Germany
Manufacturer / Brand:  QUELLE GmbH (Universum); Fürth und Nürnberg
Year: 1962 ?? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EBF89 EABC80 EM84 EL84 EZ80
Main principle Superheterodyne (common)
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2.4 W (unknown quality)
from Radiomuseum.org Model: Simonetta Vollsuper W653 Art. Nr. 07588 - QUELLE GmbH Universum; Fürth
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 620 x 330 x 220 mm / 24.4 x 13 x 8.7 inch
Notes

Exportgerät für Quelle vom Hersteller Funkmechanik Neustadt-Glewe.
Gehäuse und Chassis entsprechen dem Modell Weimar 5340C.

Net weight (2.2 lb = 1 kg) 8 kg / 17 lb 9.9 oz (17.621 lb)
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Holger Specht. See "Data change" for further contributors.



All listed radios etc. from QUELLE GmbH (Universum); Fürth und Nürnberg
Here you find 1020 models, 839 with images and 467 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
QUELLE GmbH: Simonetta Vollsuper W653 Art. Nr. 07588
Threads: 2 | Posts: 4
Hits: 2001     Replies: 0
quelle: W653; Simonetta Vollsuper
Bernd Schmitz
19.Sep.10
  1

Danke für den Tipp. Der Weimar 5140 ist tatsächlich weitgehends identisch! Den Plan habe ich mir soeben ausgedruckt.


Hits: 2049     Replies: 2
quelle: W653; Simonetta Vollsuper
Torsten Lipp
18.Sep.10
  1

Guten Abend Radiofreunde,

Zufällig habe ich die Schaltplansuche von Hr.Schmitz für den Simonetta Vollsuper W653 von Quelle gelesen und möchte fragen: Ist das nicht ein Weimar 5140 von Stern-Radio Sonneberg? Abmessungen,Maße und Besonders die Optik sprechen dafür.Falls das so ist, wäre ja der Schaltplan vom Weimar für den Simonetta verwendbar.

Hans-Dieter Haase † 5.2.18
19.Sep.10
  2

Herr Lipp,

ich hoffe, dass Sie Herrn Schmitz eine direkte Mail geschickt haben. Es wäre Zufall, dass er diese Antwort hier liest.

MfG HDH

Torsten Lipp
19.Sep.10
  3

Sehr geehrter Herr Hase,

Um dem Zufall zuvorzukommen habe ich (dank Ihres Hinweises) Herrn Schmitz nachträglich verständigt.Das hatte ich tatsächlich versäumt.

Danke und freundliche Grüße

Torsten Lipp


QUELLE GmbH: Simonetta Vollsuper W653 Art. Nr. 07588
End of forum contributions about this model
