RA352A 2 knobs

Radiola (marque)

  • Year
  • 1952
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 101916
    • Brand: SFER

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • Superheterodyne (common); ZF/IF 455 kHz
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 127; 220; 240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 17 cm = 6.7 inch
  • Material
  • Bakelite case
  • from Radiomuseum.org

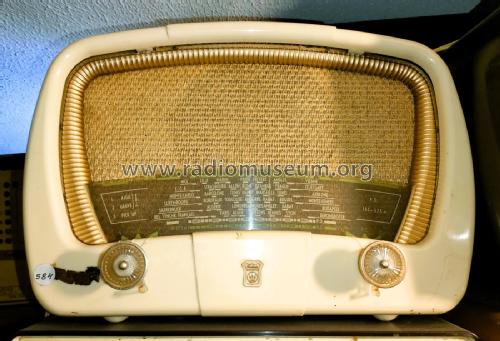

  • Model: RA352A [2 knobs] - Radiola marque
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 400 x 270 x 200 mm / 15.7 x 10.6 x 7.9 inch
  • Notes
  • A 25 Hz model is also known. Colours: bordeaux, ivory or red. See also the similar Philips model Tartane BF321A

  • Net weight (2.2 lb = 1 kg)
  • 3.520 kg / 7 lb 12.1 oz (7.753 lb)
  • Source of data
  • -- Schematic
  • Author
  • Model page created by John Koster. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Radiola marque: RA352A

Threads: 1 | Posts: 4

Hallo an Alle,

Ich habe anscheinend das 25Hz Modell dieses Typs bekommen.
In sehr schöner Erhaltung.

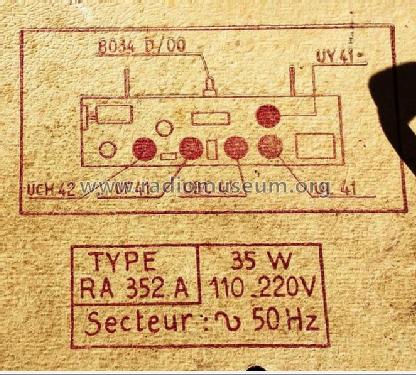

Mein Gerät ist hinten mit "Secteur 25Hz" beschriftet.
Es hat einen Netztransformator, ist aber trotzdem mit U-Röhren bestückt.

Mir ist anfangs die unübliche Netzfrequenz nicht aufgefallen. Nachden ich die Siebelkos ausgetauscht hatte, spielte es auch. Leider mit dem Fehler das alles mittelschwer verbrummt ist. Die Papierkondenatoren hab ich auch schon getauscht.

Ich vermute, dass das von einer für 50Hz falsch bemessenen Brummkompensation kommt.
Ich möchte das Radio gerne an 50Hz betreiben.

Der Brumm ist bei "Tonabnehmer-Stellung" und wenn man die Verbindung zum Demodulator trennt nicht zu höhren.
Das bedeutet wahrscheinlich, dass der Brumm in der ZF- oder Mischerstufe entsteht.

Ich suche den Schaltplan für mein Gerät.

Ich werde versuchen das Modell anzulegen.

Viele Grüße, frohe Weihnachten und Danke im Vorraus,
Vinzenz Fest

Vinzenz Fest, 26.Dec.18

Weitere Posts (4) zu diesem Thema.
