RA78A

RA78A; Radiola marque (ID = 2104204) Radio

RA78A; Radiola marque (ID = 2104205) Radio

RA78A; Radiola marque (ID = 2104206) Radio

RA78A; Radiola marque (ID = 2104207) Radio

RA78A; Radiola marque (ID = 2104208) Radio

RA78A; Radiola marque (ID = 2104209) Radio

RA78A; Radiola marque (ID = 2104210) Radio

RA78A; Radiola marque (ID = 2104211) Radio

RA78A; Radiola marque (ID = 2104213) Radio

RA78A; Radiola marque (ID = 2104215) Radio
RA78A; Radiola marque (ID = 2490627) Radio RA78A; Radiola marque (ID = 2490628) Radio
RA78A; Radiola marque (ID = 2490629) Radio RA78A; Radiola marque (ID = 237659) Radio
Use red slider bar for more.
RA78A; Radiola marque (ID = 2490627) Radio
Radiola marque: RA78A [Radio] ID = 2490627 700x793

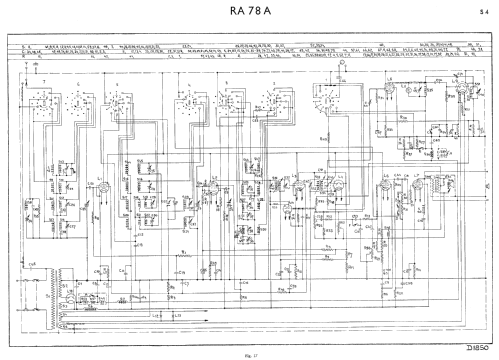

Select picture or schematic to display from thumbnails on the right and click for download.
For model RA78A, Radiola (marque):
Dépliant Radiola

Country:  France
Manufacturer / Brand:  Radiola (marque)
Brand

SFER
Year: 1936 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 10: AF3 AK2 AF3 AB2 4677 AF7 AF7 AB2 AL5 1561
Main principle Superhet with RF-stage; ZF/IF 128 kHz
Tuned circuits 8 AM circuit(s)
Wave bands Broadcast, Long Wave and 2 x Short Wave.
Details
Power type and voltage Alternating Current supply (AC)
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 25 cm = 9.8 inch
Power out
from Radiomuseum.org Model: RA78A - Radiola marque
Material Wooden case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 490 x 550 x 340 mm / 19.3 x 21.7 x 13.4 inch
Notes

4 gammes d'ondes : OC1 de 12 à 38 m, OC2 de 35 à 100 m, PO de 198 à 585 m, GO de 725 à 2000 m. Étage HF à présélecteur. Séléctivité variable double 6 à 21 kc. Correcteur de tonalité.

Syntonisation automatique (sans moteur) et silencieux. Monobloc commande unique.

Équivalent au Philips 898A.

Le complément de lampes montré dans le dépliant Radiola diffère des documents techniques : TV90 au lieu de 1561 (équivalent) et AM2 au lieu de 4677 (l'AM2 est sorti en 1937). Une publicité du sept. 1936 également mentionne TV90, et oeil magique AM1 (équivalent au 4677). Voir images.

Price in first year of sale 3'800.00 FRF
Mentioned in -- Original-techn. papers.
Literature/Schematics (1) -- Original prospect or advert

Model page created by John Koster. See "Data change" for further contributors.



All listed radios etc. from Radiola (marque)
Here you find 824 models, 519 with images and 268 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
