Apollo FM 8347

Apollo FM 8347; RIM bzw. Radio-RIM; (ID = 664627) Kit

Apollo FM 8347; RIM bzw. Radio-RIM; (ID = 664628) Kit

Apollo FM 8347; RIM bzw. Radio-RIM; (ID = 744869) Kit

Apollo FM 8347; RIM bzw. Radio-RIM; (ID = 744871) Kit
Apollo FM 8347; RIM bzw. Radio-RIM; (ID = 662572) Kit Apollo FM 8347; RIM bzw. Radio-RIM; (ID = 662576) Kit
Apollo FM 8347; RIM bzw. Radio-RIM; (ID = 662575) Kit Apollo FM 8347; RIM bzw. Radio-RIM; (ID = 662574) Kit
Apollo FM 8347; RIM bzw. Radio-RIM; (ID = 662577) Kit Apollo FM 8347; RIM bzw. Radio-RIM; (ID = 744155) Kit
Apollo FM 8347; RIM bzw. Radio-RIM; (ID = 744156) Kit Apollo FM 8347; RIM bzw. Radio-RIM; (ID = 744157) Kit
Apollo FM 8347; RIM bzw. Radio-RIM; (ID = 744158) Kit Apollo FM 8347; RIM bzw. Radio-RIM; (ID = 1780270) Kit
Use red slider bar for more.

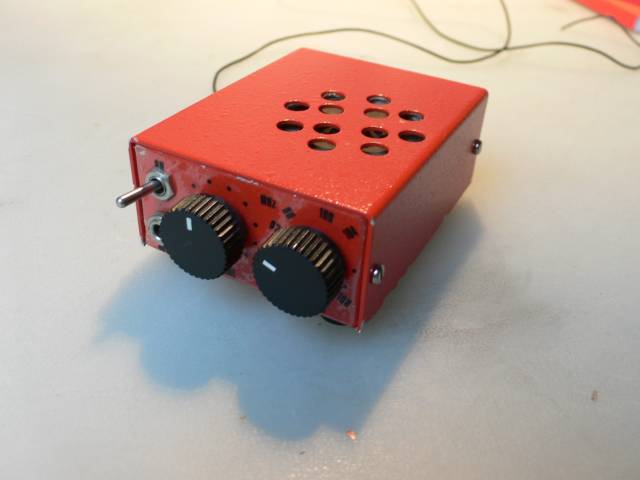

Apollo FM 8347; RIM bzw. Radio-RIM; (ID = 662572) Kit
RIM bzw. Radio-RIM;: Apollo FM 8347 [Kit] ID = 662572 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model Apollo FM 8347, RIM bzw. Radio-RIM; München

Country:  Germany
Manufacturer / Brand:  RIM bzw. Radio-RIM; München
Brand

Radiola-Industrie GmbH
Year: 1983–1987 Category: Kit (Parts plus instruction) or building instructions only
Semiconductors (the count is only for transistors) 1: BF245 LM386 TDA7000 BB204
Main principle Superheterodyne (common); ZF/IF 70 kHz
Wave bands FM Broadcast Band Only
Details
Power type and voltage Dry Batteries / 9 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 3.7 cm = 1.5 inch
Power out 0.3 W (unknown quality)
from Radiomuseum.org Model: Apollo FM 8347 - RIM bzw. Radio-RIM; München
Material Metal case
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 55 x 28 x 71 mm / 2.2 x 1.1 x 2.8 inch
Notes

FM-Empfänger mit TDA7000, Empfangsbereich 87,5-108MHz mono, Empfindlichkeit 1µV, Frequenzgang NF-Teil 20Hz-15kHz, Klirrfaktor <0,7%

Neupreis 1983: 29.50, Preis 1987: 49,-DM, ist möglicherweise auch später noch im Verkauf. Gesichert ist das Datum oben.

Net weight (2.2 lb = 1 kg) 0.150 kg / 0 lb 5.3 oz (0.33 lb)
Price in first year of sale 29.50 DM
Literature/Schematics (1) -- Original-techn. papers. (Katalog Radio RIM 1987)

Model page created by Hans-Peter Ladwig. See "Data change" for further contributors.



All listed radios etc. from RIM bzw. Radio-RIM; München
Here you find 309 models, 294 with images and 236 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
RIM bzw. Radio-RIM;: Apollo FM 8347
Threads: 2 | Posts: 5
Hits: 1654     Replies: 2
rim: 8347; Apollo FM
Hans-Peter Ladwig
13.Sep.09
  1

Der Vollständigkeit halber möchte ich noch einige Agaben zum voranstehenden Apparat machen

Technische Daten laut Angaben RIM-Katalog 1987:

Empfangsbereich 97,5 - 108 MHz mono, Empfindlichkeit 1 mikroVolt, Selektion 45/35 dB bei +/- 300 KHz, AFC-Bereich +/- 300kHz, AM-Unterdrückung 50 dB, Ausganghsleistung 0,3W, Frequenzgang 20Hz-15kHz, Klirrfaktor <0,7%, Stromaufnahme ca. 20mA, Maße ohne Gehäuse 52x53x25mm.

Diese Angaben wurden mir freundlicherweise von Hern Grensemann zur Verfügung gestellt, dafür besten Dank.



Mit freundlichen Grüßen

Hans-Peter Ladwig

Arpad Roth † 27.3.17
13.Sep.09
  2

Hallo Herr Ladwig,

die Ergänzungen gehören am Modellblatt durchgeführt, dazu "Anderungvorschlag " klicken und dann die Daten in die entsprechenden Felder eintragen.

Arpad Roth † 27.3.17
13.Sep.09
  3

Empfangsbereich ist wohl  87,5 - 108 MHz.



Hits: 2827     Replies: 1
rim: Apollo 8347? von RIM electronic
Hans-Peter Ladwig
11.Sep.09
  1

Würde gerne dieses kleine Radio von RIM electronic einstellen. Allerdings fehlen mir hierzu noch einige Angabe wie die womöglich korrekte Bezeichnung und das Herstellungsjahr. Das Gerät besitzt den TDA7000.



Mit freundlichen Grüßen

Hans-Peter Ladwig

Attachments

Wolfgang Bauer
11.Sep.09
  2

Sg. Herr Ladwig,

zufällig habe ich auch eine Anfrage im admin.de über dieses Gerät mit dem TDA7000.
Da wird das Gerät "Apollo FM" genannt.
Ich empfehle, dieses Gerät unter dem Namen "Apollo FM", Type "8347" anzulegen.

MfG. WB.

Modell wurde angelegt und Beitrag zum Modell verschoben.


RIM bzw. Radio-RIM;: Apollo FM 8347
End of forum contributions about this model
