Pilot-UKW-II 12642/60Z-spez 7 Röhren, EAA91

Pilot-UKW-II 12642/60Z-spez; RIM bzw. Radio-RIM; (ID = 29365) Kit

Pilot-UKW-II 12642/60Z-spez; RIM bzw. Radio-RIM; (ID = 2614050) Kit
Pilot-UKW-II 12642/60Z-spez; RIM bzw. Radio-RIM; (ID = 2409244) Kit Pilot-UKW-II 12642/60Z-spez; RIM bzw. Radio-RIM; (ID = 2409245) Kit
Pilot-UKW-II 12642/60Z-spez; RIM bzw. Radio-RIM; (ID = 1437891) Kit Pilot-UKW-II 12642/60Z-spez; RIM bzw. Radio-RIM; (ID = 1437893) Kit
Pilot-UKW-II 12642/60Z-spez; RIM bzw. Radio-RIM; (ID = 1490962) Kit Pilot-UKW-II 12642/60Z-spez; RIM bzw. Radio-RIM; (ID = 1490966) Kit
Pilot-UKW-II 12642/60Z-spez; RIM bzw. Radio-RIM; (ID = 178146) Kit Pilot-UKW-II 12642/60Z-spez; RIM bzw. Radio-RIM; (ID = 178148) Kit
Pilot-UKW-II 12642/60Z-spez; RIM bzw. Radio-RIM; (ID = 2614051) Kit Pilot-UKW-II 12642/60Z-spez; RIM bzw. Radio-RIM; (ID = 2614057) Kit
Use red slider bar for more.

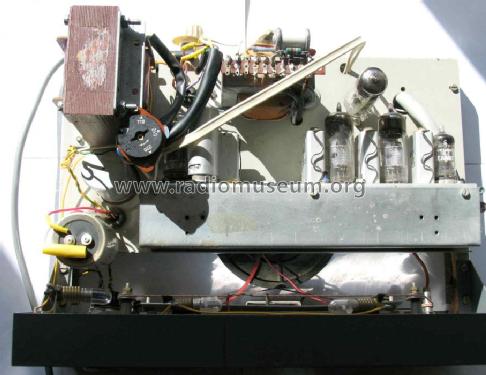

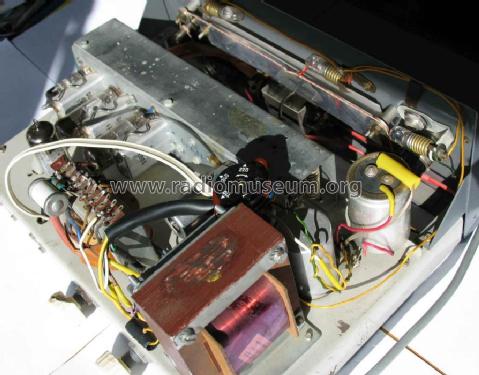

Pilot-UKW-II 12642/60Z-spez; RIM bzw. Radio-RIM; (ID = 2409244) Kit
RIM bzw. Radio-RIM;: Pilot-UKW-II 12642/60Z-spez [Kit] ID = 2409244 1400x761
Select picture or schematic to display from thumbnails on the right and click for download.
For model Pilot-UKW-II 12642/60Z-spez 7 Röhren, EAA91, RIM bzw. Radio-RIM; München

Country:  Germany
Manufacturer / Brand:  RIM bzw. Radio-RIM; München
Brand

Radiola-Industrie GmbH
Year: 1961–1963 Category: Kit (Parts plus instruction) or building instructions only
Valves / Tubes 7: E88CC EC92 EF80 EF89 or EF85 EM84 EAA91 EC92
Semiconductors (the count is only for transistors) OA180 B250C75
Main principle Superheterodyne (common)
Tuned circuits 12 FM circuit(s)
Wave bands FM Broadcast Band Only
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Pilot-UKW-II 12642/60Z-spez [7 Röhren, EAA91] - RIM bzw. Radio-RIM; München
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 320 x 95 x 95 mm / 12.6 x 3.7 x 3.7 inch
Notes

Radio Rim Pilot UKW II enthält einen 12-Kreis Nogoton UKW-Baustein, ein Impedanzwandler mit Triode EC92 für den NF-Ausgang und das gemeinsame Netzteil. Abstimmanzeige mit magischem Strich und schaltbare AFC. Empfangsbereich 87 - 100 MHz. Ratiodetektor mit EAA91

In der 2. ZF-Stufe kann statt der EF89 die EF85 eingesetzt worden sein.

RIM Pilot UKW II wurde auch in einer Ausführung mit 6 Röhren und 2x Germanium-Dioden statt EAA91 angeboten.

Pilot UKW II wird im RIM-Bastelbuch angegeben, die Gerätefront zeigt dagegen nur UKW II.

Preis gilt für den kompletten Bausatz.

Nachfolger ist 1964 bei identischem Aussehen der UKW II S, der nur die EF85 in der 2. ZF-Stufe verwendet.

Price in first year of sale 205.00 DM
Source of data Radio RIM Katalog / Radiokatalog Band 2, Ernst Erb
Mentioned in Radio RIM Katalog (Bastelbuch 1962 S.82ff., Bastelbuch 1963 S.92ff.)
