AM-FM-Messender SMDF (BN41311)

AM-FM-Messender SMDF ; Rohde & Schwarz, PTE (ID = 1728190) Equipment

AM-FM-Messender SMDF ; Rohde & Schwarz, PTE (ID = 1728191) Equipment

AM-FM-Messender SMDF ; Rohde & Schwarz, PTE (ID = 1728192) Equipment

AM-FM-Messender SMDF ; Rohde & Schwarz, PTE (ID = 1728193) Equipment

AM-FM-Messender SMDF ; Rohde & Schwarz, PTE (ID = 1728194) Equipment

AM-FM-Messender SMDF ; Rohde & Schwarz, PTE (ID = 1728195) Equipment

AM-FM-Messender SMDF ; Rohde & Schwarz, PTE (ID = 1728196) Equipment

AM-FM-Messender SMDF ; Rohde & Schwarz, PTE (ID = 1728197) Equipment

AM-FM-Messender SMDF ; Rohde & Schwarz, PTE (ID = 1728198) Equipment

AM-FM-Messender SMDF ; Rohde & Schwarz, PTE (ID = 1728188) Equipment
AM-FM-Messender SMDF ; Rohde & Schwarz, PTE (ID = 814249) Equipment AM-FM-Messender SMDF ; Rohde & Schwarz, PTE (ID = 636766) Equipment
AM-FM-Messender SMDF ; Rohde & Schwarz, PTE (ID = 1302972) Equipment AM-FM-Messender SMDF ; Rohde & Schwarz, PTE (ID = 2022520) Equipment
Use red slider bar for more.
AM-FM-Messender SMDF ; Rohde & Schwarz, PTE (ID = 814249) Equipment
Rohde & Schwarz, PTE: AM-FM-Messender SMDF [Equipment] ID = 814249 930x496
Select picture or schematic to display from thumbnails on the right and click for download.
For model AM-FM-Messender SMDF (BN41311), Rohde & Schwarz, PTE; München:
Foto Sammlertreffen

Country:  Germany
Manufacturer / Brand:  Rohde & Schwarz, PTE; München
alternative name

Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz
Year: 1969–1973 ? Category: Service- or Lab Equipment
Semiconductors (the count is only for transistors) Semiconductors present.
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 115; 125; 220; 235 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: AM-FM-Messender SMDF - Rohde & Schwarz, PTE; München
Material Metal case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 484 x 239 x 336 mm / 19.1 x 9.4 x 13.2 inch
Notes

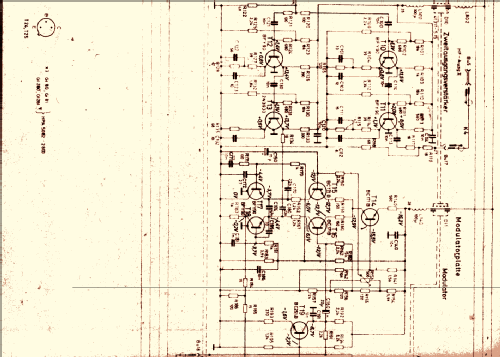

Der Messender des Typs SMDF erzeugt ein Trägersignal im Frequenzbereich von 0,4 MHz bis 490 MHz mit einem stetig einstellbaren Leistungspegel von -132 bis +7 dBm. Der Quellwiderstand beträgt 50Ω. Das Signal kann intern und extern in Amplitude (Modulationsfrequenz 40 Hz bis 10 kHz/ Modulationsgrad bis 95%) und in der Frequenz (Hub 0 bis 50 kHz/ Modulationsfrequenz 40 Hz bis 20 kHz) moduliert werden (auch gleichzeitig). Der Wobbelbetrieb ist möglich mit einem maximalen Hub von 400 kHz und einer Wobbelfrequenz bis 1 kHz.
Mit den Zusatzgeräten Frequenzkontroller BN413115 und einem Leistungsmeßadapter BN413116 entsteht ein kompletter Meßplatz für Sprechfunkgeräte.
Der Neupreis für den SMDF bezieht sich auf das 19"-Kastengerät im Jahr 1972.

Siehe auch R&S SMDF BN41311/2 mit Frequenzbereich von 0,2 MHz bis 235 MHz und abweichenden Modulationseinsatz.

Net weight (2.2 lb = 1 kg) 17 kg / 37 lb 7.1 oz (37.445 lb)
Price in first year of sale 12'500.00 DM
Source of data -- Original prospect or advert
Mentioned in Funk-Technik (FT) (10/1969, S. 374 / Werbeanzeige)

Model page created by Geert Schulte. See "Data change" for further contributors.
