AM/FM-Empfänger ESF (BN15061)

AM/FM-Empfänger ESF ; Rohde & Schwarz, PTE (ID = 1685470) Radio

AM/FM-Empfänger ESF ; Rohde & Schwarz, PTE (ID = 318562) Radio

AM/FM-Empfänger ESF ; Rohde & Schwarz, PTE (ID = 1018161) Radio

AM/FM-Empfänger ESF ; Rohde & Schwarz, PTE (ID = 7060) Radio
AM/FM-Empfänger ESF ; Rohde & Schwarz, PTE (ID = 263086) Radio AM/FM-Empfänger ESF ; Rohde & Schwarz, PTE (ID = 27323) Radio
AM/FM-Empfänger ESF ; Rohde & Schwarz, PTE (ID = 27322) Radio AM/FM-Empfänger ESF ; Rohde & Schwarz, PTE (ID = 781002) Radio
AM/FM-Empfänger ESF ; Rohde & Schwarz, PTE (ID = 781005) Radio AM/FM-Empfänger ESF ; Rohde & Schwarz, PTE (ID = 781007) Radio
Use red slider bar for more.
AM/FM-Empfänger ESF ; Rohde & Schwarz, PTE (ID = 263086) Radio
Rohde & Schwarz, PTE: AM/FM-Empfänger ESF [Radio] ID = 263086 674x539
Select picture or schematic to display from thumbnails on the right and click for download.
For model AM/FM-Empfänger ESF (BN15061), Rohde & Schwarz, PTE; München:
Zeitschriftenbild

Country:  Germany
Manufacturer / Brand:  Rohde & Schwarz, PTE; München
alternative name

Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz
Year: 1949–1952 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: UCH42 UAF42 UAF42 UAF42 UAF42 UL41 UY41
Semiconductors (the count is only for transistors) U2410PL
Main principle Super-Heterodyne (Super in general); ZF/IF 468/10700 kHz
Tuned circuits 6 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 20 cm = 7.9 inch
Power out
from Radiomuseum.org Model: AM/FM-Empfänger ESF - Rohde & Schwarz, PTE; München
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 435 x 355 x 260 mm / 17.1 x 14 x 10.2 inch
Notes Abstimmanzeigeinstrument. Vorsicht mit den Lange- Schaltplänen. Sie sind nicht 100%ig.
Net weight (2.2 lb = 1 kg) 9.2 kg / 20 lb 4.2 oz (20.264 lb)
Price in first year of sale 485.00 DM
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Kat.d. Rundf.Gr.Handel 1950/51
Circuit diagram reference Lange-Nowisch
Mentioned in Historische Radios Band IV (13B)
Literature/Schematics (1) Funkschau ((5016))
Literature/Schematics (2) Die Allgemeine Rundfunk-Technik (6/1949, S.161ff. (Erscheinungsdatum 20.5.1949))
Picture reference Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.


All listed radios etc. from Rohde & Schwarz, PTE; München
Here you find 483 models, 444 with images and 187 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Rohde & Schwarz, PTE: AM/FM-Empfänger ESF
Threads: 1 | Posts: 2
Hits: 2117     Replies: 1
Rohde+Schwarz UKW-Radio ESF, BN15061 / Mai 1950
Jörg Meschinski
22.Feb.04
  1

Meine Frage : Wer hat noch ein solches Gerät und weiss noch mehr darüber ?

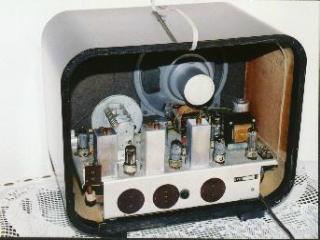

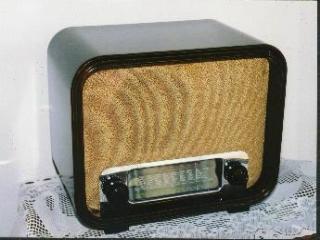

Meine grosse Leidenschaft ist die Empfangs-und Empfängertechnik. Da kommt man an der Firma Rohde+Schwarz als Jahrzehnte alte Firma der prof.HF-Technik nicht vorbei. Und man staunt, wenn man liest in Literatur um 1950, dass diese Firma sich auch mit UKW-Radio-Herstellung befasste. Das 1. und einzige übrigens. Man wollte den damaligen Radiofabriken damit Konkurrenz androhen und diese anspornen, UKW-Geräte zu bauen. So konnte R+S dann UKW-Sender verkaufen. Die gebaute Stückzahl soll deutlich unter 500 Geräten sein. Die Radios wurde an Persönlichkeiten aus Industrie und Politik vergeben, um durch deren Einfluss die UKW-Verbreitung zu födern. Somit ist dieses Gerät  nicht sehr verbreitet, es ist aber im Abele-Buch Bd IV Seite 13 erwähnt. Den Bildern nach zu schliessen, welche in den Berichten zu sehen sind, muss es verschiedene Ausführungen gegeben haben.Mit diesem Wissen über das Radio habe ich dann durch Zufall von einem Sammlerfreund einen Radio erwerben können, was mich sehr gefreut hat. Er war fast noch im Originalzustand. Die Qualität der Bauteile, spez. der Kondensatoren war bescheiden. Es waren teervergossene Pertinaxröhrchen, alle hoch-bis niederohmig. Der Lautsprecher allerdings ist ein spez. Typ mit Hochtonkegel, also schon UKW-würdig. Um das Originalaussehen zu erhalten, wurden neue Kondensatoren in die Pertinaxröhrchen eingebaut und neu vergossen. Nach Neuabgleich und Reinigung, ist das Gerät nun ein Glanzstück in meiner Sammlung. Die Leistung ist "berauschend" wie es Hr. Abele auch in seinem Buch schreibt. Es ist aber nach meiner Meinung ein ungewöhnliches Radio, statt magischem Auge ist für UKW ein Ratio-Mitteninstrument eingebaut. Zum Gerät selber: TYP ESF, BN 15061, Mai 1950 / Allstrom, 2xKW, 1 x MW, 1 X LW, UKW / Röhren: UCH42/4xUAF42/UL41/UY 41.

Literatur:Funk-Technik 1950/9. Seite 275 / Neues von R+S Nr. 66 Seite 39/ Die allgem. Rundfunktechnik Juni 1949 Seite 161 / Intern R+S / Abele Band IV Seite 13

Nun freue ich mich auf Antworten, mit freundlichem Grüssen Jörg Meschinski / HE9ALX



Attachments

Eilert Menke
22.Feb.04
  2

Guten Tag Herr Meschinski,

das R&S ESF-Gerät befindet sich in der Datenbank. Habe mir daher erlaubt, Ihren Thread dorthin zu verschieben. Bitte posten Sie zukünftig Anfragen etc., die gelistete Geräte betreffen, direkt auf das Modell. Wie es geht steht im blauen Info-Knof auf der Startseite des Forums. Danke.



Rohde & Schwarz, PTE: AM/FM-Empfänger ESF
