RC-Generator SRN (BN 4084) FNr. M841/69
Rohde & Schwarz, PTE; München
- Country
- Germany
- Manufacturer / Brand
- Rohde & Schwarz, PTE; München
- Year
- 1957–1971
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 135459
-
- alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz
Rohde&Schwarz RC-Generator SRN, Frontansicht

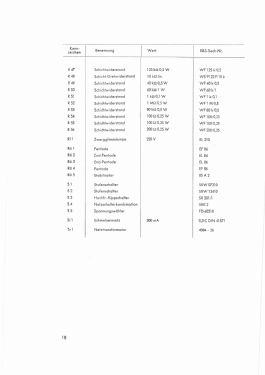

R&S Datenblatt 408 400 Ausgabe 08 von 1967
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Alternating Current supply (AC) / 115; 125; 220; 235 Volt
- Material
- Metal case
- from Radiomuseum.org
- Model: RC-Generator SRN [FNr. M841/69] - Rohde & Schwarz, PTE; München
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 470 x 275 x 260 mm / 18.5 x 10.8 x 10.2 inch
- Notes
- Der RC-Generator SRN arbeitet als zweistufiger Verstärker in der Wien-Brückenschaltung. Der Generator liefert im Frequenzbereich von 2 Hz bis 20 kHz (unterteilt in 4 Teilbereiche) eine EMK zwischen 10 µV und 3 V (unterteilt in 10 Bereiche). Maße und Gewicht beziehen sich auf einen R&S-Normkasten der Größe 46.
- Net weight (2.2 lb = 1 kg)
- 18 kg / 39 lb 10.4 oz (39.648 lb)
- Source of data
- -- Original-techn. papers.
- Author
- Model page created by Geert Schulte. See "Data change" for further contributors.
