Freudenstadt W5-3D

Freudenstadt W5-3D; SABA; Villingen (ID = 9748) Radio

Freudenstadt W5-3D; SABA; Villingen (ID = 9749) Radio

Freudenstadt W5-3D; SABA; Villingen (ID = 9751) Radio

Freudenstadt W5-3D; SABA; Villingen (ID = 9750) Radio

Freudenstadt W5-3D; SABA; Villingen (ID = 1594370) Radio
Freudenstadt W5-3D; SABA; Villingen (ID = 32184) Radio Freudenstadt W5-3D; SABA; Villingen (ID = 66390) Radio
Freudenstadt W5-3D; SABA; Villingen (ID = 66392) Radio Freudenstadt W5-3D; SABA; Villingen (ID = 66391) Radio
Freudenstadt W5-3D; SABA; Villingen (ID = 66389) Radio Freudenstadt W5-3D; SABA; Villingen (ID = 277530) Radio
Freudenstadt W5-3D; SABA; Villingen (ID = 352570) Radio Freudenstadt W5-3D; SABA; Villingen (ID = 352571) Radio
Freudenstadt W5-3D; SABA; Villingen (ID = 352572) Radio Freudenstadt W5-3D; SABA; Villingen (ID = 352573) Radio
Use red slider bar for more.
Freudenstadt W5-3D; SABA; Villingen (ID = 32184) Radio
SABA; Villingen: Freudenstadt W5-3D [Radio] ID = 32184 933x626
Select picture or schematic to display from thumbnails on the right and click for download.
For model Freudenstadt W5-3D, SABA; Villingen

Country:  Germany
Manufacturer / Brand:  SABA; Villingen
Brand

Schwer & Söhne, GmbH
Year: 1954/1955 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EF85 EABC80 EM80 EL84 EZ80
Main principle Super-Heterodyne (Super in general); ZF/IF 472/10700 kHz
Tuned circuits 7 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 125; 150; 220 Volt
Loudspeaker 4 Loudspeakers
Power out 4 W (unknown quality)
from Radiomuseum.org Model: Freudenstadt W5-3D - SABA; Villingen
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 615 x 388 x 285 mm / 24.2 x 15.3 x 11.2 inch
Notes Die EZ80 ist als Einweggleichrichter geschaltet. Mit drehbarer Ferritantenne.
Net weight (2.2 lb = 1 kg) 13.5 kg / 29 lb 11.8 oz (29.736 lb)
Price in first year of sale 379.00 DM
Collectors' prices
External source of data Erb
Source of data Rundfunk- und Fernseh-Katalog 1954/55


All listed radios etc. from SABA; Villingen
Here you find 1558 models, 1419 with images and 1041 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
SABA; Villingen: Freudenstadt W5-3D
Threads: 3 | Posts: 3
Hits: 843     Replies: 0
SABA - die "goldene" Zierblende
Gerhard Meyer
11.Jan.17
  1

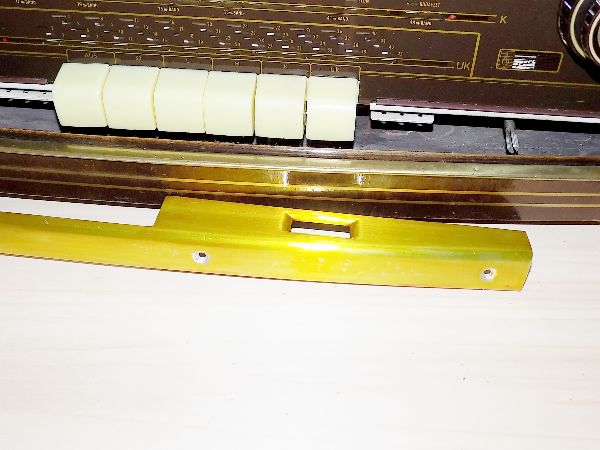

Diese Blende aus Aluminium ist meistens abgegriffen, abgewetzt und unansehnlich geworden.Um ein gutes,wenn auch nicht völlig originalgetreues Aussehen zu erreichen, mache ich folgendes :

Jeder kennt Weissblech-Konservendosen mit einer "Goldlack"-Innenbeschichtung, das gab mir die Idee dazu :  Als erstes muss der alte Lack abgebeizt werden (Nicht jeder Abbeizer schafft das, ich hatte den Molto- Power Abbeizer). Dann mit der feinsten Stahlwatte oder anderen Mitteln (Jeder kennt da was Anderes) das Alu auf bestmöglichen Glanz polieren, denn davon hängt später die Brillanz des "Goldeffekts" ab ! ("Goldlack"-Sprühdosen erreichen niemals diese Brillanz).

Dann die Blende mit 5mm Abstand und 2 Holzschrauben auf ein Kantholz schrauben, denn Anfassen beim Lackieren geht dann nicht mehr. Danach gründlich entfetten mit Spiritus oder Verdünnung und nicht mehr berühren.

Mit einem feinhaarigen , ca. 1cm breiten Künstlerpinsel wird nun der gelbe Glühlampen- Tauchlack (Oder ein anderer durchscheinend gelb gefärbter Klarlack) immer in Längsrichtung dünn und gleichmäßig aufgetragen. Es muss zügig gearbeitet werden, der Lack trocknet schnell ! Und wenn es auch beim 1.Mal noch nicht perfekt war, einfach mit Spiritus wieder abwaschen. (Mit Tauchlack- farblos kann der Goldton aufgehellt werden)

Für einen optimalen Glanz, Wisch- und Griffestigkeit ist ein Überzug mit 2 Schichten Alkydharz- Klarlack (z.B. von Baufix) unbedingt erforderlich. Dem sollte dann eine Trocknungszeit von 2-3 Tagen im Warmen zum -vollständigen- Durchtrocknen gegönnt werden.

Dieser Hochglanz-Goldeffekt kommt auf den Fotos leider nicht voll zur Geltung.

Gruß aus Schwanstetten,Gerhard Meyer


Hits: 1853     Replies: 0
saba: W5-3D ; Freudenstadt
Marvin Chapman
29.Jun.11
  1



 I need a manual or users manual for the w5-3D Freudenstadt that is translated in english.

 I  don,t want to just turn on the SABA with out knowing what each control,s function is for.

 I have already replaced all of the paper or wax capacitors. All were leaking or shorted. I

 want to turn on the SABA and listen to it. not to just look at. It is only about 56 years old.

 Thank all members for any assistance in providing me with my request.

 Marvin Chapman

marvinc[A*T]embarqmail.com




Hits: 1770     Replies: 0
saba: W5-3D ; Freudenstadt
Marvin Chapman
29.Jun.11
  1



 Does the museum have a user manual for the Saba Freudenstadt W5-3B. That is translated

in English. I need one to operate this radio. I could eventually figure everything out, but I don,t

want to screw anything up. thanks for any helpl.

Marvin Chapman  marvinc[A*T]enbarqmail.com


SABA; Villingen: Freudenstadt W5-3D
End of forum contributions about this model
