Mainau 14 Stereo poliert

SABA; Villingen

  • Year
  • 1963/1964
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 24983
    • Brand: Schwer & Söhne, GmbH

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Number of Transistors
  • 1
  • Main principle
  • Superheterodyne (common)
  • Tuned circuits
  • 6 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Changer (Record changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 120; 220 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org

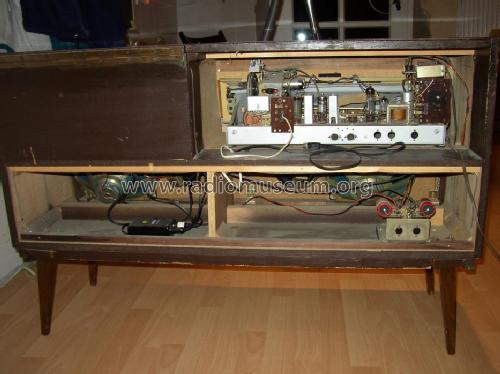

  • Model: Mainau 14 Stereo [poliert] - SABA; Villingen
  • Shape
  • Console with Push Buttons.
  • Dimensions (WHD)
  • 1060 x 690 x 360 mm / 41.7 x 27.2 x 14.2 inch
  • Notes
  • Transistor AF126 ist erste FM-ZF-Stufe.

    Rundfunk-Chassis = Freudenstadt 14; Stereo-NF-Verstärker mit 2 Endstufen je 2,5 W;
    Phono-Chassis = Dual 1008A.

    Stereo-Decoder 14 nachrüstbar; ein zweites mag. Band EM87 kann für die Stereo-Anzeige auf der rechten Skalenseite eingebaut werden. Ohne Decoder kann ab Werk statt Anzeigeröhre hinter dem Skalenausschnitt eine Abdeckpappe montiert sein.

    Das Handbuch VDRG 1963/64 führt das Modell mit 6 Röhren (ohne EM87).

  • Net weight (2.2 lb = 1 kg)
  • 40 kg / 88 lb 1.7 oz (88.106 lb)
  • Price in first year of sale
  • 868.00 DM
  • External source of data
  • Erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Mainau is part of the collections of the following members.

 Forum

Forum contributions about this model: SABA; Villingen: Mainau 14 Stereo

Threads: 1 | Posts: 5

Hallo,

da ich durch die Hilfe von Rolf Zetterberg nun einen Schaltplan für mein Mainau 14 in Händen halte, konnte auch schon den ersten Fehler beseitigen. Jedoch wird die Musiktruhe "stumm" wenn sie auf Stereo geschaltet wird. Im Schaltplan ist dazu ein Stereo-Decoder eingetragen (dem Sockel nach müsste es eine Röhre sein), den finde ich aber nicht. Kann jemand sachdienliche Hinweise geben ?

Vielen Dank !

Thomas Bargfrede

Thomas Bargfrede, 18.Aug.03

Weitere Posts (5) zu diesem Thema.
