Telewatt VM40 EL36

Telewatt VM40; Klein & Hummel; (ID = 577628) Ampl/Mixer
Telewatt VM40; Klein & Hummel; (ID = 88090) Ampl/Mixer Telewatt VM40; Klein & Hummel; (ID = 88091) Ampl/Mixer
Telewatt VM40; Klein & Hummel; (ID = 443221) Ampl/Mixer Telewatt VM40; Klein & Hummel; (ID = 668685) Ampl/Mixer
Telewatt VM40; Klein & Hummel; (ID = 841771) Ampl/Mixer Telewatt VM40; Klein & Hummel; (ID = 2086104) Ampl/Mixer
Telewatt VM40; Klein & Hummel; (ID = 2086106) Ampl/Mixer Telewatt VM40; Klein & Hummel; (ID = 2086110) Ampl/Mixer
Telewatt VM40; Klein & Hummel; (ID = 2086111) Ampl/Mixer Telewatt VM40; Klein & Hummel; (ID = 2086124) Ampl/Mixer
Use red slider bar for more.

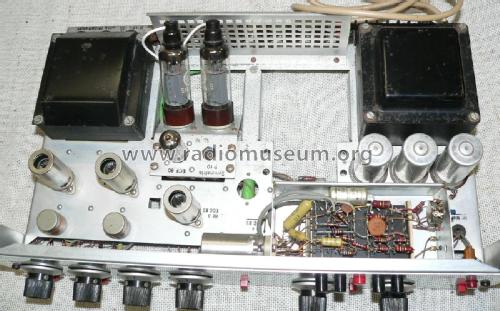

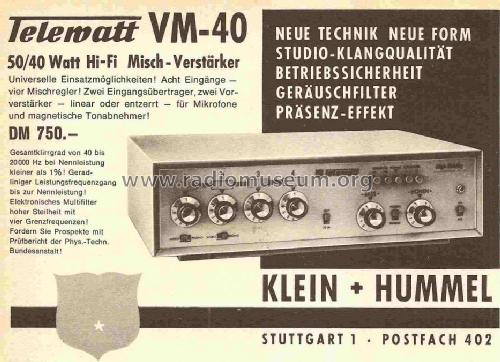

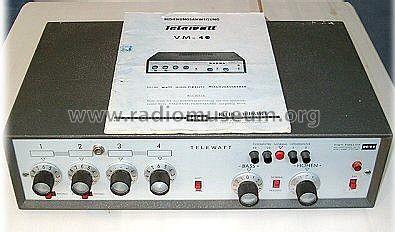

Telewatt VM40; Klein & Hummel; (ID = 88090) Ampl/Mixer
Klein & Hummel;: Telewatt VM40 [Ampl/Mixer] ID = 88090 395x232
Select picture or schematic to display from thumbnails on the right and click for download.
For model Telewatt VM40 EL36, Klein & Hummel; Stuttgart-Kemnat (Marke: K+H, Telewatt, Schwabenradio):
ebay: diditop

Country:  Germany
Manufacturer / Brand:  Klein & Hummel; Stuttgart-Kemnat (Marke: K+H, Telewatt, Schwabenradio)
Year: 1961/1962 Category: Audio Amplifier or -mixer
Valves / Tubes 7: ECC83 ECC83 ECC83 ECC83 ECF80 EL36 EL36
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 145; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out 40 W (unknown quality)
from Radiomuseum.org Model: Telewatt VM40 [EL36] - Klein & Hummel; Stuttgart-
Material Metal case
Shape Book-shelf unit.
Dimensions (WHD) 445 x 115 x 280 mm / 17.5 x 4.5 x 11 inch
Notes Klein & Hummel Mono-Mischverstärker VM40.
Übertragungsbereich 20···20000 Hz ± 0,6 dB.
4 Mischeingänge, Ausgangsimpedanz 4, 8, 16 Ohm, 250 Ohm (100 V).
Erste Ausführung der VM40-Baureihe.
Gewichtsangabe laut Funkschau-Bericht.
Net weight (2.2 lb = 1 kg) 9 kg / 19 lb 13.2 oz (19.824 lb)
Price in first year of sale 750.00 DM
External source of data erb
Literature/Schematics (1) Funkschau (23/1961, S. 607 ff.)


All listed radios etc. from Klein & Hummel; Stuttgart-Kemnat (Marke: K+H, Telewatt, Schwabenradio)
Here you find 161 models, 151 with images and 103 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Klein & Hummel;: Telewatt VM40
Threads: 2 | Posts: 5
Hits: 2196     Replies: 1
saba: VM40 (VM 40); Telewatt
Michael Brandt
26.Feb.09
  1

Sehr geehrte Telewatt-Freunde,



ich hätte eine Frage:

Da die Röhrenbestückung des VM40 während der Produktion mehrfach geändert wurde (EL36, EL500, EL503, ECC83, ECC808, usw):Ist der Ausgangstrafo bei allen Varianten gleich oder gibt es unterschiedliche Wicklungsdaten ?

Kann jemand sagen, wie die BV Nr. ist (BV-5015 ???) ?

Ist es möglich, daß der Ausgangstrafo sogar identisch zu den Stereoverstärkern VS110 und oder VS70, VS71 ist, trotz teilweise ganz unterschiedlicher Daten und Röhren.
Man findet in anderen Internet-Foren diese Aussage, aber ich glaube das nicht so recht bei derart unterschiedlichen Röhren Daten und Ausgangsleistungen.

(Mein VS110 hat einen Ausgangstrafo Typ BV-5015 und 4 x EL503 als Endröhren)
Wäre nett wenn jemand helfen kann,

Viele Grüße,
M Brandt



Rolf Nickel
19.Mar.09
  2

Lieber Herr Brandt,

zu den von Ihnen genannten Bauvorschrift-Nummern kann ich nichts beitragen. Aber zu den angefragten Röhren ist mir folgende Aussage möglich:

Für die Typen EL 36 und EL 500 darf der gleiche Ausgangsübertrager in Bezug auf die Primärimpedanz benutzt werden (3,5 kOhm zwischen Anode und Anode in Gegentakt-Schaltung).

Bei der EL 503 beträgt der Impedanzwert jedoch nur 2,4 kOhm für zwei Röhren in Gegentakt-AB-Schaltung. Diese Röhre wurde als eine der letzten NF-Endröhren für hohe Sprechleistungen für einen Betrieb mit niedriger Anodenspannung (265 V) und geringer Primärimpedanz des Ausgangsübertragers (weniger Primärwindungen) konzipiert.

Literatur:
Röhren-Taschen-Tabelle, 12. Auflage 1971 und                                                                                          Fritz Kühne, Niederfrequenz-Verstärker mit Röhren und Transistoren, 13. Auflage 1970,
Franzis Verlag München




Hits: 2735     Replies: 2
saba: VM40; Telewatt
Eberhard Franzke
31.Dec.05
  1 Röhrenbestückung: 4 x ECC83, ECF 80, 2 x EL36
Wolfgang Bauer
31.Dec.05
  2 Sg. Herr Franzke,

bitte Änderungen und Ergänzungen auf der Modellseite unten unter "Änderungsvorschl. anbringen" vornehmen.

MfG. WB
Eberhard Franzke
08.Feb.06
  3 S.g. Herr Bauer,
entschuldigen Sie meinen Fauxpas, ich habe das zum ersten Mal versucht und den korrekten Ablauf nicht gleich durchschaut. Hoffe, jetzt ist alles richtig.
Viele Grüße
Eberhard Franzke

Klein & Hummel;: Telewatt VM40
End of forum contributions about this model
