• Pays
• Allemagne

• Fabricant / Marque
• SABA; Villingen

• Année
• 1973/1974

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 129525

• • Brand: Schwer & Söhne, GmbH

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• PCL805 PCF802 PL504 PY88 A61-120W

• No. de transistors
• 20

• Semi-conducteurs
• AF239 AF256 AF254 AF139 BF196 BF197 BC238 MJE340 BF258 BC172 BC171 BC212 BC170 SE4020 unknown_IC BC513 BC583 TBA120 BB105 BA182 AA133 AA138 TV18 BY133 BY134 BA148 ZD12 ZTK33

• Principe général
• Super hétérodyne avec étage HF; FI/IF 38900/33400/5500 kHz

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Particularités
• Télécommande par HF ou fil

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Matière
• Boitier en bois

• De Radiomuseum.org

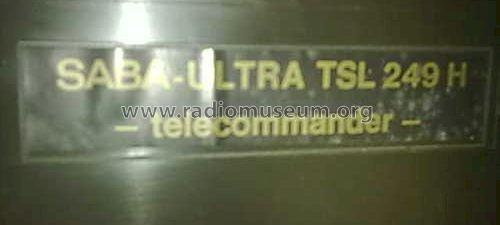

• Modèle: Ultra Telecommander TSL 249 H - SABA; Villingen

• Forme
• Modèle de table avec boutons poussoirs.

• Dimensions (LHP)
• 705 x 495 x 390 mm / 27.8 x 19.5 x 15.4 inch

• Remarques

• Saba Ultra Telecommander TSL 249 H ist ein s/w 61 cm Tischgerät. 3 IC´s, 40 Dioden, VHF/UHF-Tuner, Ultraschall-Fernsteuerung Telecommander 40 H für Lautstärke, Programmwahl, Aus. Lautsprecher vorn, perm.-dyn., 180 x 130 mm

  Gehäuse: Nussbaum hell mattiert oder mattweiss, Chromdrehständer mit Laufrollen oder Drehfuss de Luxe, weiss, als Zubehör lieferbar.

  In diesem Modell wurden 2 verschiedene VHF/UHF-Tuner eingesetzt:

  • Saba-Eigenproduktion mit Transistoren AF239, AF256 und AF254 (VHF) sowie 2x AF239 (UHF), siehe schem_1.pdf
  • Videon-Tuner mit Transistoren AF239, 2x AF139 (VHF) und AF239, AF139 (UHF), siehe schem_2.pdf

  Die Halbleiter sind 1x pro Typ gelistet. Das US-Empfänger-IC SL24020 ist nicht in der Datenbank enthalten.

• Poids net
• 27 kg / 59 lb 7.5 oz (59.471 lb)

• Prix de mise sur le marché
• 848.00 RM

• Littérature
• -- Original prospect or advert (Weiler Angebot 1973/74)

• Schémathèque (1)
• Handbuch RFP 1973/74 S.85

• Schémathèque (2)
• -- Original-techn. papers.

• Auteur
• Modèle crée par Karlheinz Fischer. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 1676 modèles d'appareils, 1532 avec des images et 1210 avec des schémas.
  Tous les appareils de SABA; Villingen
