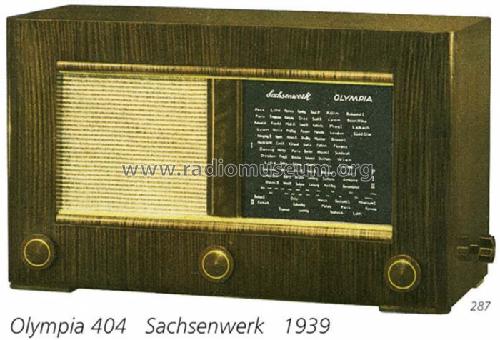

Sachsenwerk bis 1945: Olympia 404W [Radio] ID = 708498 700x477

Select picture or schematic to display from thumbnails on the right and click for download.

For model Olympia 404W, Sachsenwerk (bis 1945) ESWE:
Bild zum gleich aussehenden Modell automatisch kopiert statt wie bisher verknüpft (05.Jan.2010 EE).

Country:

Germany

Manufacturer / Brand:

Sachsenwerk (bis 1945) ESWE

Year: 1939/1940

Category: Broadcast Receiver - or past WW2 Tuner

Valves / Tubes

3: EF11 ECL11 AZ1

Main principle	TRF with regeneration; 1 Special; 1 AF stage(s)
Tuned circuits	2 AM circuit(s)
Wave bands	Broadcast (MW) and Long Wave.
Details
Power type and voltage	Alternating Current supply (AC) / 110; 125; 150; 230 Volt
Loudspeaker	Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org	Model: Olympia 404W - Sachsenwerk bis 1945 ESWE
Material	Wooden case
Shape	Tablemodel, low profile (big size).
Dimensions (WHD)	540 x 320 x 224 mm / 21.3 x 12.6 x 8.8 inch
Notes	Fest eingestellte, nicht abstimmbare Rückkopplung
Net weight (2.2 lb = 1 kg)	10.8 kg / 23 lb 12.6 oz (23.789 lb)
Price in first year of sale	163.00 RM
Source of data	Handbuch WDRG 1939 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference	Lange+Schenk+FS-Röhrenbestückung
Picture reference	Das Modell ist im «Radiokatalog» (Erb) abgebildet.
