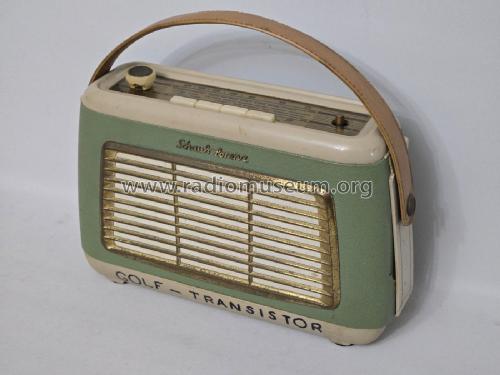

Golf T20 15080/81/82/83
Schaub und Schaub-Lorenz
- Country
- Germany
- Manufacturer / Brand
- Schaub und Schaub-Lorenz
- Year
- 1961/1962
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 5990
Modellbild aus Serviceanleitung
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 7
- Main principle
- Superheterodyne (common); ZF/IF 460 kHz
- Tuned circuits
- 7 AM circuit(s)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- Dry Batteries / 4 × 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 0.7 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Golf T20 15080/81/82/83 - Schaub und Schaub-Lorenz
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 270 x 177 x 93 mm / 10.6 x 7 x 3.7 inch
- Notes
-
Stabi: 15DP.
There are four color versions: 15080, 15081 (red), 15082 and 15083.
- Net weight (2.2 lb = 1 kg)
- 2.4 kg / 5 lb 4.6 oz (5.286 lb)
- Price in first year of sale
- 168.00 DM
- Source of data
- HdB d.Rdf-& Ferns-GrH 1961/62 / Radiokatalog Band 1, Ernst Erb
- Literature/Schematics (1)
- -- Original-techn. papers.
- Other Models
-
Here you find 972 models, 828 with images and 690 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Schaub und Schaub-Lorenz
Collections
The model Golf T20 is part of the collections of the following members.
Forum contributions about this model: Schaub und Schaub-: Golf T20 15080/81/82/83
Threads: 1 | Posts: 1
Von weitem glänzt und glitzert die DEAC-Zelle – ganz als wäre sie in Ordnung. Leider ist sie doch schmierig in den Fingern, und ihre chemischen Bestandteile haben Schäden hervorgerufen. Die Leiterspuren auf der Unterseite sind angefressen. Auf der Platine ist oben ein Transistorbein ab, oder fast ab. Der Einstell-Potentiometer verschwindet unter Grünspan. Beim ersten Betriebsversuch – nach dem Einbau der Ersatzschaltung für die DEAC-Zelle – zieht das Radio etwa 50 mA Strom: viel zu hoch. Der Einstell-Potentiometer ist elektrisch offen. Nach einigen Aufräumarbeiten, und einem provisorisch eingesetzten Potentiometer sinkt der Stromverbrauch auf den Normalwert um die 10 mA. Die Wiedergabe ist aber schwach. Drei Koppelkondensatoren von 1uF sind schuld: C138, C143 und C145 müssen ersetzt werden. Nach Zähneziehen und Implantieren geht es dem Radio wieder gut: Es hat wieder 1a Biss!
Attachments
- DEAC-Zelle - mattglänzend (274 KB)
- DEAC-Zelle - schmierige Seite (148 KB)

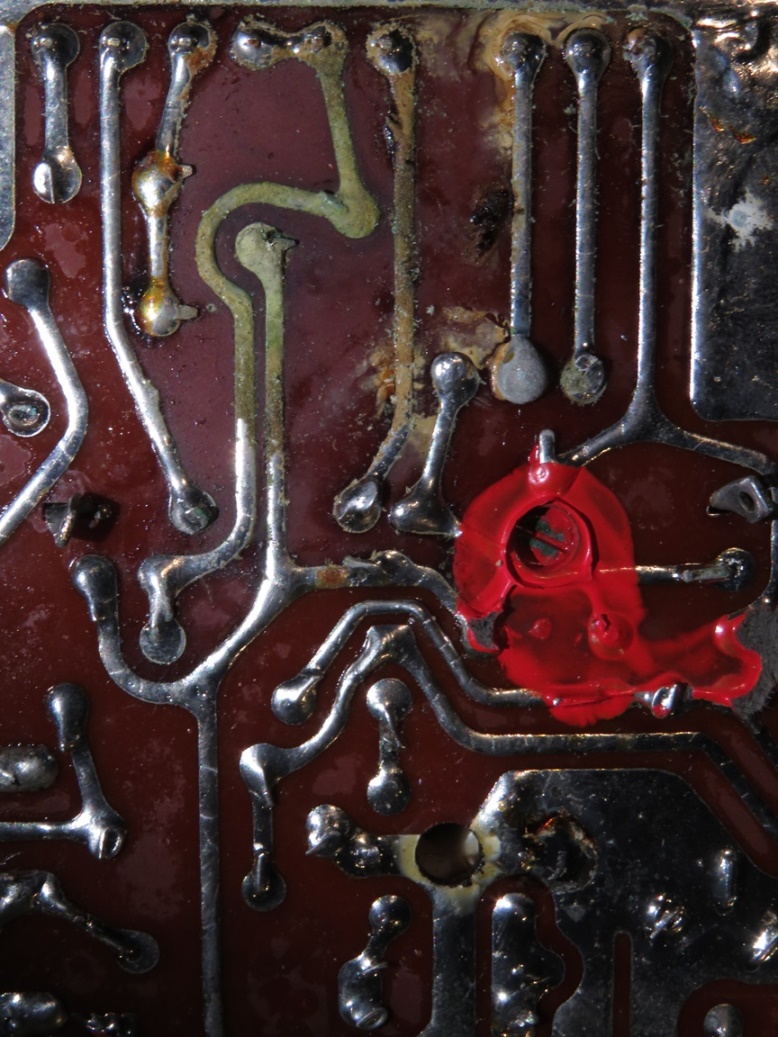

- angefressene Leiterbahnen (296 KB)
- Bestückungsplan - ausgewechselte Bauteile (197 KB)

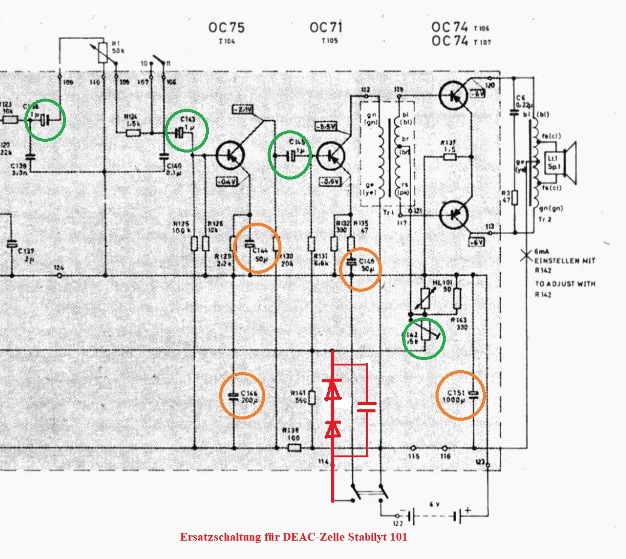

- Schaltbild - Änderungen um die DEAC-Zelle (140 KB)
Bruce Cohen, 11.Feb.19
