Gross-Super 54 SG54
Schaub und Schaub-Lorenz
- Country
- Germany
- Manufacturer / Brand
- Schaub und Schaub-Lorenz
- Year
- 1952/1953
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 19225

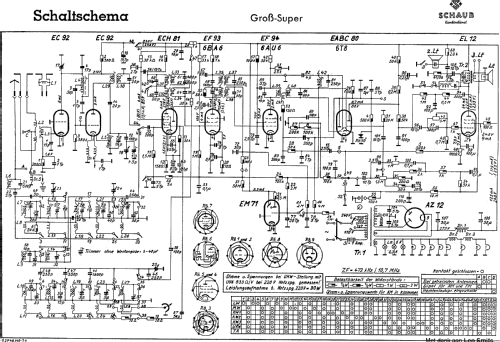

Aus den Serviceunterlagen
Schaub Gross-Super 54 A unrestauriert
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 9
- Main principle
- Superheterodyne (common); ZF/IF 472/10700 kHz
- Tuned circuits
- 8 AM circuit(s) 11 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110-240 Volt
- Loudspeaker
- 2 Loudspeakers
- Material
- Wooden case
- from Radiomuseum.org
- Model: Gross-Super 54 SG54 - Schaub und Schaub-Lorenz
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 660 x 430 x 280 mm / 26 x 16.9 x 11 inch
- Notes
-
KW-Lupe; variable Bandbreite.
Technisch identisch mit Lorenz Nymphenburg.
- Net weight (2.2 lb = 1 kg)
- 16.5 kg / 36 lb 5.5 oz (36.344 lb)
- External source of data
- Erb
- Source of data
- Kat.d.Rundf.GrossH.1952/53
- Literature/Schematics (1)
- -- Original-techn. papers.
- Other Models
-
Here you find 972 models, 828 with images and 690 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Schaub und Schaub-Lorenz
Collections
The model Gross-Super 54 is part of the collections of the following members.
Forum contributions about this model: Schaub und Schaub-: Gross-Super 54 SG54
Threads: 1 | Posts: 1
Zusatzinformation für Schaub Gross - Super 54 A:
- NF-Teil mit getrennt regelbare Höhen - und Tiefenregler
- 2 Lautstrecher (Konzertlautsprecher und abschaltbarer elktrostatischer Hochtöner -
Lautstärkeregler ziehen)
- 9-kHz Sperre an der Anode der Endstufenröhre EL 12 für AM Betrieb und als "Nadelfilter" im
Phonobetrieb
- Hochempfindliche UKW Eingangsschaltung mit Rauschsperre. Hierzu wird eine Germaniumdiode
verwendet.
- Regelbare Bandbreite
- drehbare, aktive Ferritantenne für eine hohe Eingangsempfindlichkeit (EF 94)
- drei gespreitzte Kurzwellenbänder
- Kurzwellenlupe
- NF-Teil mit getrennt regelbare Höhen - und Tiefenregler
- 2 Lautstrecher (Konzertlautsprecher und abschaltbarer elktrostatischer Hochtöner -
Lautstärkeregler ziehen)
- 9-kHz Sperre an der Anode der Endstufenröhre EL 12 für AM Betrieb und als "Nadelfilter" im
Phonobetrieb
- Hochempfindliche UKW Eingangsschaltung mit Rauschsperre. Hierzu wird eine Germaniumdiode
verwendet.
- Regelbare Bandbreite
- drehbare, aktive Ferritantenne für eine hohe Eingangsempfindlichkeit (EF 94)
- drei gespreitzte Kurzwellenbänder
- Kurzwellenlupe
Dirk Spiekermann, 02.Jan.05
