Junior II KML; Schaub und Schaub- (ID = 28372) Radio

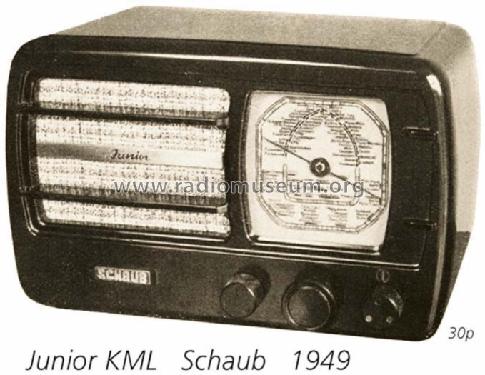

Schaub und Schaub-: Junior II KML [Radio] ID = 28372 713x500
Select picture or schematic to display from thumbnails on the right and click for download.
For model Junior II KML, Schaub und Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1949/1950 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH5 UF6 UL2_Valvo UY3
Main principle Superhet, IF regeneration; ZF/IF 468 kHz
Tuned circuits 4 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 110-130; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
Power out
from Radiomuseum.org Model: Junior II KML - Schaub und Schaub-Lorenz
Material Bakelite case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 280 x 180 x 154 mm / 11 x 7.1 x 6.1 inch
Net weight (2.2 lb = 1 kg) 3 kg / 6 lb 9.7 oz (6.608 lb)
Price in first year of sale 218.00 DM
Collectors' prices
Source of data Katalog Weide, 1949/50. / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange-Nowisch
Mentioned in Funkschau (4907)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Schaub und Schaub-Lorenz
Here you find 918 models, 777 with images and 632 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Schaub und Schaub-: Junior II KML
Threads: 2 | Posts: 2
Hits: 1212     Replies: 0
schaub: KML; Junior II, Lautsprecher
Martin Steyer
17.Mar.13
  1

Offensichtlich gibt es zwei Varainten, was den Lautsprecher betrifft. Die hochgeladenen Schaltbilder beziehen sich auf einen permanentdynamischen Lautsprecher.

In meinem Besitz sind zwei Geräte. Das eine hat einen ausgebauten Lautsprecher, dieser war offensichtlich ein permanentdynamischer Typ, wie die abgekniffenen Strippen zeigen.

Der zweite Junior hat einen elektromagnetischen Lautsprecher, dessen Feldwicklung nicht zur Siebung genutzt wird. Sie ist parallel zur Anodenspannung zwischen + und Masse geschaltet. Die Anschlußdrähte zeigen, daß es mit Sicherheit die Originalbestückung ist. Ansonsten entspricht die Schaltung den normalen Schaltbildern.

Martin Steyer


Hits: 1247     Replies: 0
schaub: KML; Junior II Schaub
Ralf Germowitz
19.Jan.06
  1 Hallo,
ich bin auf der Suche nach der Messingleiste, die auf der LS-Seite mittig angebracht ist. Darauf steht "Junior".
Wie könnte man das nachbilden? bin dankbar für Tipps. Das Messingstück könnte man ohne Probleme nachfertigen, aber wie könnte man das mit dem eingeprägten Schriftzug machen?

Das Radiomuseum ist ja ein Segen für uns Sammler. Bedauerlicherweise stellt man bei genauerer Betrachtung der hinterlegten Modelldaten dann oft fest, daß ein eigenes Gerät offenbar doch nicht so komplett ist wie angenommen. So auch hier, bevor ich dieses Modell im Museum aufgerufen hatte war ich der Meinung ein komplettes Stück zu besitzen..

Hier kann man die Leiste sehen..
http://www.radiomuseum.org/r/schaub_junior_ii_kml.html

Beste Grüße
Ralf Germowitz

Schaub und Schaub-: Junior II KML
End of forum contributions about this model
