Kongress 52 (W)

Kongress 52 ; Schaub und Schaub- (ID = 5784) Radio

Kongress 52 ; Schaub und Schaub- (ID = 619641) Radio
Kongress 52 ; Schaub und Schaub- (ID = 13471) Radio Kongress 52 ; Schaub und Schaub- (ID = 13472) Radio
Kongress 52 ; Schaub und Schaub- (ID = 13473) Radio Kongress 52 ; Schaub und Schaub- (ID = 842535) Radio
Kongress 52 ; Schaub und Schaub- (ID = 878193) Radio Kongress 52 ; Schaub und Schaub- (ID = 1851058) Radio
Kongress 52 ; Schaub und Schaub- (ID = 1852758) Radio Kongress 52 ; Schaub und Schaub- (ID = 1852759) Radio
Kongress 52 ; Schaub und Schaub- (ID = 1852761) Radio
Use red slider bar for more.
Kongress 52 ; Schaub und Schaub- (ID = 13471) Radio
Schaub und Schaub-: Kongress 52 [Radio] ID = 13471 534x350
Select picture or schematic to display from thumbnails on the right and click for download.
For model Kongress 52 (W), Schaub und Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1950/1951 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: ECH42 EAF42 EAF42 EL41
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superheterodyne (common); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Ready for FM, has Broadcast, Long Wave, Short wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
Power out
from Radiomuseum.org Model: Kongress 52 - Schaub und Schaub-Lorenz
Material Bakelite case
Dimensions (WHD) 373 x 252 x 163 mm / 14.7 x 9.9 x 6.4 inch
Notes [FS5016] Auch in Holz (H)?
Achtung, Lebensgefahr! Gerät hat nur einen Spartrafo.

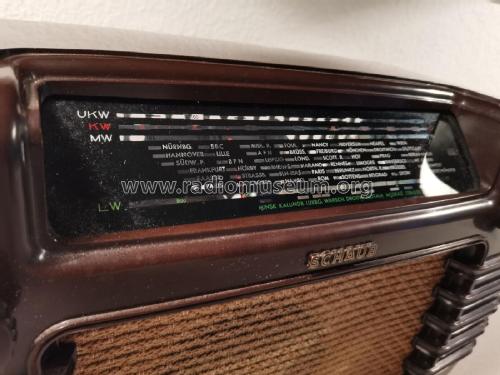

Ein Teil dieser Empfänger hat einen ungewöhnlichen Fehler auf der Skala: Der UKW-Bereich ist mit "KHz" statt MHz bezeichnet.
Net weight (2.2 lb = 1 kg) 5.2 kg / 11 lb 7.3 oz (11.454 lb)
Price in first year of sale 199.00 DM
Source of data Kat.d. Rundf.Gr.Handel 1950/51 / Radiokatalog Band 1, Ernst Erb

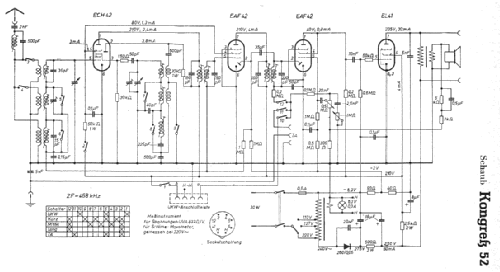

Circuit diagram reference Lange-Nowisch
Mentioned in Funk-Technik (FT) (5101)
