SL100; Schaub und Schaub- (ID = 947371) R-Player
Schaub und Schaub-: SL100 [R-Player] ID = 947371 933x669
Select picture or schematic to display from thumbnails on the right and click for download.

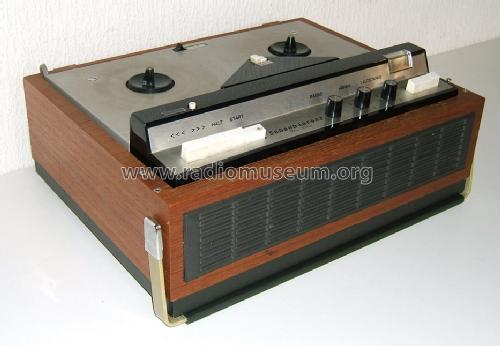

For model SL100, Schaub und Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1965–1969 Category: Sound/Video Recorder and/or Player

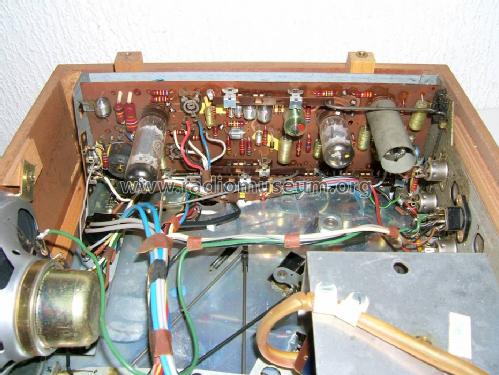

Valves / Tubes 4: EF86 ECC83 EL84 EM84
Semiconductors (the count is only for transistors) E30C5 B250C100
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder

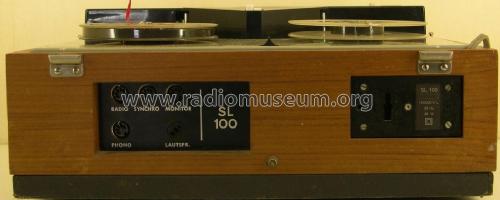

Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 4 W (unknown quality)
from Radiomuseum.org Model: SL100 - Schaub und Schaub-Lorenz

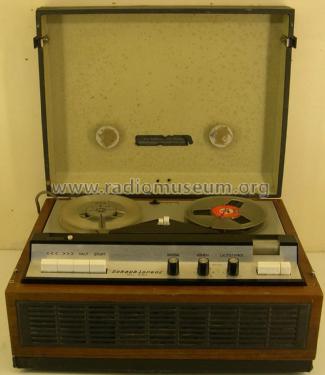

Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 400 x 185 x 310 mm / 15.7 x 7.3 x 12.2 inch
Notes

Vierspur-Mono; Bandgeschwindigkeiten: 4,75/9,5 cm/s; Spulen-Ø 18 cm.

Angegebene Höhe incl. Deckel, 175 mm ohne Deckel.

Net weight (2.2 lb = 1 kg) 8.5 kg / 18 lb 11.6 oz (18.722 lb)
External source of data erb
Source of data Handbuch VDRG 1965/1966
Mentioned in Handbuch VDRG 1966/1967
Literature/Schematics (1) Handbuch Rundfunk Fernsehen Phono (RFP) 1965/66 bis 1968/69


All listed radios etc. from Schaub und Schaub-Lorenz
Here you find 961 models, 807 with images and 682 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Schaub und Schaub-: SL100
Threads: 1 | Posts: 4
Hits: 279     Replies: 3
schaub: Abmessungen
Florian Henkel
12.Feb.21
  1

Werte sammler,

könnte hier einer bitte die richtigen Maße des gerätes eintragen. ich war auf der Suche nach einem Modell von Schaub-Lorenz, das in meine Musiktruhe des gleichen Herstellers passt. Höhe und Tiefe können nicht 185 bzw. 175 mm sein, wenn dort 180mm Spulen hineinpassen.

Mit freundlichen Grüßen

Florian Henkel

Bernhard Nagel
13.Feb.21
  2

Danke für den Hinweis. Die angegebene Tiefe von 175 mm war natürlich falsch, die Grosshandelskataloge geben 310 mm an. Höhe (mit Deckel) ist immer 185 mm, ohne 175 mm.

Die Angaben wurden auf der Modellseite korrigiert.

Florian Henkel
13.Feb.21
  3

Besten Dank Herr Nagel,

das Gerät würde dann zur Komplettierung in eine Musiktruhe Schaub Lorenz Primaballerina 40 stereo passen, wenn das Gerät nicht nur mono wäre. So macht das dann keinen Sinn.

MfG



Bernhard Nagel
13.Feb.21
  4

Mit identichen Abmessungen gab es noch das Schaub Lorenz SL200 Stereo, im Gegensatz zum SL100 voll halbleiterbestückt. Das wäre dann passend zur Primaballerina Stereo 40, auch wenn es erst 3 Jahre nach der Truhe auf den Markt kam.
