Touring Stereo-Component 932703 royalblau

Touring Stereo-Component 932703; Schaub und Schaub- (ID = 91789) Ampl/Mixer

Touring Stereo-Component 932703; Schaub und Schaub- (ID = 91790) Ampl/Mixer

Touring Stereo-Component 932703; Schaub und Schaub- (ID = 91791) Ampl/Mixer

Touring Stereo-Component 932703; Schaub und Schaub- (ID = 91792) Ampl/Mixer

Touring Stereo-Component 932703; Schaub und Schaub- (ID = 91793) Ampl/Mixer

Touring Stereo-Component 932703; Schaub und Schaub- (ID = 91794) Ampl/Mixer

Touring Stereo-Component 932703; Schaub und Schaub- (ID = 91795) Ampl/Mixer

Touring Stereo-Component 932703; Schaub und Schaub- (ID = 91788) Ampl/Mixer
Touring Stereo-Component 932703; Schaub und Schaub- (ID = 91787) Ampl/Mixer
Use red slider bar for more.
Touring Stereo-Component 932703; Schaub und Schaub- (ID = 91787) Ampl/Mixer
Schaub und Schaub-: Touring Stereo-Component 932703 [Ampl/Mixer] ID = 91787 525x464

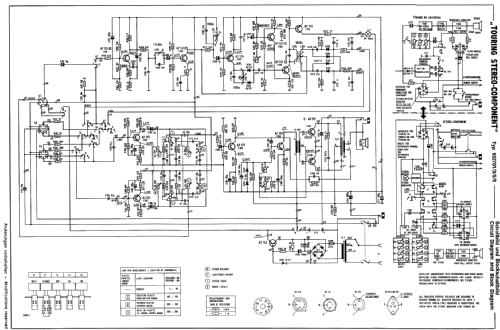

Select picture or schematic to display from thumbnails on the right and click for download.
For model Touring Stereo-Component 932703 royalblau, Schaub und Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1967/1968 Category: Audio Amplifier or -mixer
Semiconductors (the count is only for transistors) 13: AC122 AC122 AC122 AC122 AC125 AC125 AD152 AD155 AD155 BF131 BF131 BF131 BF131
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Line / Batteries (any type) / 110; 220 / 5×1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2.5 W (unknown quality)
from Radiomuseum.org Model: Touring Stereo-Component 932703 [royalblau] - Schaub und Schaub-Lorenz
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 300 x 188 x 93 mm / 11.8 x 7.4 x 3.7 inch
Notes Zusatzgerät mit eingebautem Stereo-Decoder für Stereo-Wiedergabe in Verbindung mit Touring 80 Universal.
Net weight (2.2 lb = 1 kg) 3.5 kg / 7 lb 11.3 oz (7.709 lb)
Source of data Handbuch VDRG 1967/1968

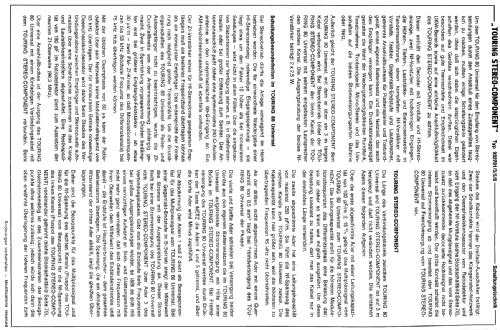

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Egon Penker. See "Data change" for further contributors.



All listed radios etc. from Schaub und Schaub-Lorenz
Here you find 924 models, 780 with images and 639 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.





Forum contributions about this model
Schaub und Schaub-: Touring Stereo-Component 932703
Threads: 1 | Posts: 5
Hits: 1560     Replies: 4
schaub: 932703 (9327-03); Touring Stereo-Component
Günther Hegna
16.Dec.10
  1

Grüß Gott zusammen.

Ich bin Liebhaber von Schaub - Lorenz Touring 70 und 80 Modellen. Würde gerne wissen, ob der Schaub Lorenz Touring Stereo-Component, außer mit dem Touring 80 Universal, auch mit den Modellen Touring 70 und 80 Luxus betrieben werden kann. Haben diese Modelle den Stereodecoder?

Freue mich über Antworten der "Experten".



Gruß Günther



Henning Oelkers
16.Dec.10
  2

Sehr geehrter Herr Hegna,

aus der beim Modell liegenden Gerätebeschreibung geht hervor, das das Kofferradio Touring 80 Universal speziell für den Betrieb des Stereo Component eine Anzahl besonderer Änderungen und Einrichtungen bekommen hat.

- Der ZF Verstärker des Radios hat eine feldstärkeabhängige Bandbreite, um Stereosendungen empfangen zu können.

- Es ist nur bei diesem Modell die Spezielle Anschlussbuchse vorhanden, die bei Anschluss des Stereo Component diverse Umschaltungen im Gerät selbst vornimmt.

- Der Stereodecoder selbst befindet sich im Stereocomponent.

- Das spezielle Verbindungskabel mit 3 Meter Länge hat genau festgelegte Kabelkapazitäten, und kann deshalb nicht ohne weiteres nachgefertigt werden.

Daraus ergibt sich für Ihre Fragestellung, das zum Betrieb des Stereocomponent das passende Kofferradio benötigt wird ( das dürfte irgendwann beschaffbar sein ), und das zum Stereocomponent gehörende Verbindungskabel ( da halte ich die Beschaffung für sehr schwierig ) ( offenbar ist es beim angebotenen Gerät nicht dabei ?? )

Vieleicht hilft Ihnen das weiter.

Mit freundlichen Grüßen,

Henning Oelkers

Hans-Jürgen Neuhaus
17.Dec.10
  3

Hallo Herr Hegna,

Herr Oelkers hat völlig recht: Für den Betrieb des Touring Stereo-Component-Gerätes benötigen Sie das Kofferradio:Touring 80 Universal. Dieses Radio ist immer wieder bei Ebay zu vernünftigen Preisen ersteigerbar.

Das 3m-Verbindungskabel habe ich schon mal mit Standard-Komponenten erfolgreich nachgebaut. Sie benötigen 3m 5-adrig abgeschirmtes Kabel sowie 2 Stück 6-polige DIN-Stecker. Alle Teile sind - beispielsweise bei der Fa CONRAD - problemlos erhältlich.

Falls Sie da Hilfe benötigen, können Sie sich gerne bei mir melden.

Gruß, Hans-Jürgen Neuhaus



Henning Oelkers
17.Dec.10
  4

Hallo, Herr Neuhaus,

wegen des Kabel, und der genau angegebenen Kabelkapazität hatte ich Bedenken.

Schön, das dieses lösbar ist.

Danke für die Info,

mit freundlichen Grüßen

Henning Oelkers

Günther Hegna
17.Dec.10
  5

Grüß Gott zusammen.

Vielen Dank an Herrn Oelker und Herrn Neuhaus für ihre Informationen. Sie haben mir sehr geholfen.

Gruß Günther


Schaub und Schaub-: Touring Stereo-Component 932703
End of forum contributions about this model
