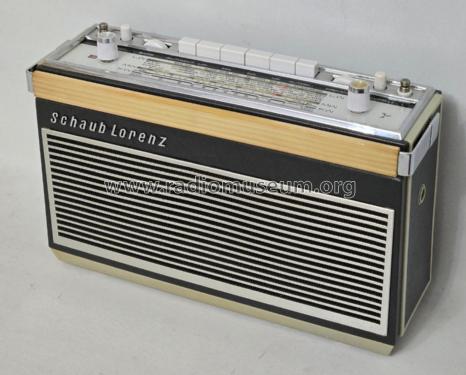

For model Touring 70 Universal 110151 / 110153 / 110154 / 110156 / 110157 / 110159, Schaub und Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1966/1967 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 10: AF106 AF125 AF136 AF126 AF126 AF137 AC122 AC122 AD155 AD155
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     13 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 5 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2.5 W (unknown quality)
from Radiomuseum.org Model: Touring 70 Universal 110151 / 110153 / 110154 / 110156 / 110157 / 110159 - Schaub und Schaub-Lorenz
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 300 x 200 x 95 mm / 11.8 x 7.9 x 3.7 inch
Notes

Betrieb im Auto über Autohalterung 790506 aus 6-V- oder 12-V-Autobatterie,
dann NF-Ausgangsleistung 6 W.
Netzbetrieb mit zusätzlichem Netzteil möglich.

6 Ausführungen:
110151= weinrot
110153= atlantikblau
110154= moosgrün
110156= cognac
110157= lichtgrau
110159= anthrazit

Net weight (2.2 lb = 1 kg) 3.4 kg / 7 lb 7.8 oz (7.489 lb)
Price in first year of sale 340.00 DM
Collectors' prices
Source of data Handbuch VDRG 1966/1967 / Radiokatalog Band 1, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Schaub und Schaub-Lorenz
Here you find 916 models, 774 with images and 632 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Schaub und Schaub-: Touring 70 Universal 110151 / 110153 / 110154 / 110156 / 110157 / 110159
Threads: 2 | Posts: 4
Hits: 337     Replies: 0
schaub: Tourig 70 zu leise
Gerhard Meyer
19.Sep.18
  1

Geringe Lautstärke, keine Bässe : Die Ursache war ein fast kapazitätsloser C 517 , 1uF an der Basis des ersten AC 122, T 503. Ganz versteckt eingebaut.

Praktisch immer defekt sind hier die kleinen Elkos mit 1/2/5 uF, diese am besten rigoros austauschen.

Das gilt natürlich auch für den Ratio- Elko mit 2uF und den 5uF für AM. Leider befinden sich beide im eng gepackten Ratiodetektor- Filterbecher, der Ausbau und das Erneuern sind nicht gerade einfach, denn ohne Löterfahrung z.B. durch zu langes und zu hohes Erhitzen sind gerade solche alten Platinen schnell ruiniert !

Eine gute und schonende Möglichkeit zum lösen solcher durchsteck- Platine - Platine- Verbindungen beschreibe ich unter Tipps und Tricks zu Radio Reparatur... vom 19.9.2018 .

Gerhard Meyer, Schwanstetten


Hits: 1838     Replies: 2
schaub: 70 Universal; Touring - Carrying Handle Removal
Michael Witas
01.Sep.13
  1

Hello:

How do I remove the carrying handle from my Schaub Lorenz T70 Universal?

Also, will the carrying handle from this radio also fit on a T80 Universal?

Many thanks,

Mike Witas

Milwaukee, Wisconsin USA

Henning Oelkers
02.Dec.13
  2 Hi, Michael, As far as i remember, the Handle is mounted from the inside of the Cover. You will need to remove the knobs for Volume and Station, and 4 Screws on the underside of the Radio. The Screws are apx 5cm from either Side of the Radio, two are close to the Front Grill, the other two are close to the back. Then You schould be able to lift the Cover off the Chassis. You may need to hold the Chassis down by the axes of the knobs, while lifting the Cover with the Hanle. Hope this helps, Best regards, Henning
