Touring 70 Universal 110151 / 110153 / 110154 / 110156 / 110157 / 110159
Schaub und Schaub-Lorenz
- Country
- Germany
- Manufacturer / Brand
- Schaub und Schaub-Lorenz
- Year
- 1966/1967
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 5957

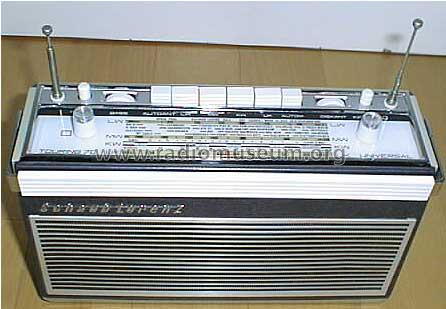

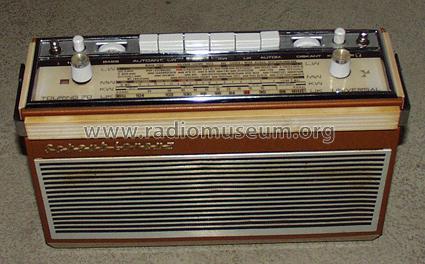

radio portatile della mia collezione
radio portatile della mia collezione
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 10
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 7 AM circuit(s) 13 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Dry Batteries / 5 × 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 2.5 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Touring 70 Universal 110151 / 110153 / 110154 / 110156 / 110157 / 110159 - Schaub und Schaub-Lorenz
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 300 x 200 x 95 mm / 11.8 x 7.9 x 3.7 inch
- Notes
-
Betrieb im Auto über Autohalterung 790506 aus 6-V- oder 12-V-Autobatterie,
dann NF-Ausgangsleistung 6 W.
Netzbetrieb mit zusätzlichem Netzteil möglich.6 Ausführungen:
110151= weinrot
110153= atlantikblau
110154= moosgrün
110156= cognac
110157= lichtgrau
110159= anthrazit
- Net weight (2.2 lb = 1 kg)
- 3.4 kg / 7 lb 7.8 oz (7.489 lb)
- Price in first year of sale
- 340.00 DM
- Source of data
- Handbuch VDRG 1966/1967 / Radiokatalog Band 1, Ernst Erb
- Literature/Schematics (1)
- -- Original-techn. papers.
- Other Models
-
Here you find 972 models, 828 with images and 690 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Schaub und Schaub-Lorenz
Collections
The model Touring 70 Universal is part of the collections of the following members.
- Oswald Bettendorf (D)
- Achim Eisenhuth (D)
- Hans-Werner Ellerbrock (D)
- Robert Forchert-Mühlbachler (A)
- Francisco Gallego (E)
- Arndt Markus Hettche (D)
- Dimitrios Karas (GR)
- Guijiang LIU (D)
- Jouko Laukkanen (FIN)
- Ilja Liebisch (D)
- Christian Loges (D)
- Santiago Lopez-Zapatero (E)
- Dieter Michel (D)
- Mauro Minghetti (I)
- Johann Nussbaum (D)
- Rudolf Pirker † 1.7.21 (A)
- Nico Pokrant (D)
- Volker Potthast (D)
- Timo Rantasaari (FIN)
- Eddy Rischmann (F)
- Museum Roggenhofer (A)
- Günter Trimmel (A)
- Werner Veitweber (D)
- Hartmut Völler (D)
- Ulf Wanders (D)
- Nick Warmoeskerken (B)
- Axel Woebker (D)
- Dominik Wulf (D)
- Hannes Wurnitsch (A)
- Hongan ZHANG (PRC)
- Geert Zeblewski (D)
- Milosav Zivojinovic (RS)
- Jos van den Broek (NL)
Forum contributions about this model: Schaub und Schaub-: Touring 70 Universal 110151 / 110153 / 110154 / 110156 / 110157 / 110159
Threads: 2 | Posts: 4
Geringe Lautstärke, keine Bässe : Die Ursache war ein fast kapazitätsloser C 517 , 1uF an der Basis des ersten AC 122, T 503. Ganz versteckt eingebaut.
Praktisch immer defekt sind hier die kleinen Elkos mit 1/2/5 uF, diese am besten rigoros austauschen.
Das gilt natürlich auch für den Ratio- Elko mit 2uF und den 5uF für AM. Leider befinden sich beide im eng gepackten Ratiodetektor- Filterbecher, der Ausbau und das Erneuern sind nicht gerade einfach, denn ohne Löterfahrung z.B. durch zu langes und zu hohes Erhitzen sind gerade solche alten Platinen schnell ruiniert !
Eine gute und schonende Möglichkeit zum lösen solcher durchsteck- Platine - Platine- Verbindungen beschreibe ich unter Tipps und Tricks zu Radio Reparatur... vom 19.9.2018 .
Gerhard Meyer, Schwanstetten
Gerhard Meyer, 19.Sep.18
Hello:
How do I remove the carrying handle from my Schaub Lorenz T70 Universal?
Also, will the carrying handle from this radio also fit on a T80 Universal?
Many thanks,
Mike Witas
Milwaukee, Wisconsin USA
Michael Witas, 01.Sep.13
