Volksempfänger VE301W

Volksempfänger VE301W; Schaub und Schaub- (ID = 1209393) Radio
Volksempfänger VE301W; Schaub und Schaub- (ID = 1261442) Radio Volksempfänger VE301W; Schaub und Schaub- (ID = 1261443) Radio
Volksempfänger VE301W; Schaub und Schaub- (ID = 1261444) Radio Volksempfänger VE301W; Schaub und Schaub- (ID = 1261440) Radio
Volksempfänger VE301W; Schaub und Schaub- (ID = 1261439) Radio Volksempfänger VE301W; Schaub und Schaub- (ID = 1261441) Radio
Volksempfänger VE301W; Schaub und Schaub- (ID = 90449) Radio Volksempfänger VE301W; Schaub und Schaub- (ID = 1744182) Radio
Volksempfänger VE301W; Schaub und Schaub- (ID = 2238026) Radio
Use red slider bar for more.
Volksempfänger VE301W; Schaub und Schaub- (ID = 1261442) Radio
Schaub und Schaub-: Volksempfänger VE301W [Radio] ID = 1261442 933x987

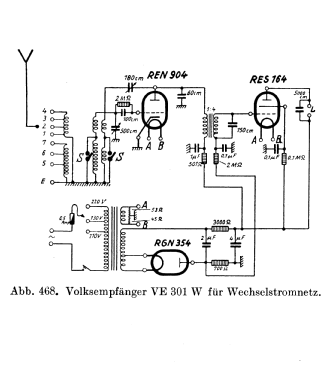

Select picture or schematic to display from thumbnails on the right and click for download.
For model Volksempfänger VE301W, Schaub und Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1933–1938 perfect model Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: REN904 RES164 RGN354
Main principle TRF with regeneration; 1 AF stage(s)
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker Magnetic loudspeaker (reed) of high quality (free mooving - only possible past 1931). / Ø 24 cm = 9.4 inch
Power out
from Radiomuseum.org Model: Volksempfänger VE301W - Schaub und Schaub-Lorenz
Material Bakelite case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 280 x 385 x 177 mm / 11 x 15.2 x 7 inch
Notes Gehäusegestaltung durch Prof. Walter Maria Kersting (1889 - 1970).
Da nur Rückwand und meist das Typenschild den Hersteller zeigen, kann nicht immer nach diesem sortiert werden. Im übrigen sind die Produkte der verschiedenen Hersteller identisch.
Eine Auflistung aller deutschen Hersteller ist hier zu finden.
Net weight (2.2 lb = 1 kg) 5 kg / 11 lb 0.2 oz (11.013 lb)

Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
