Fidelio 9 AM/FM (9C)

Fidelio 9 AM/FM ; Schneider Frères, (ID = 953086) Radio

Fidelio 9 AM/FM ; Schneider Frères, (ID = 953085) Radio
Fidelio 9 AM/FM ; Schneider Frères, (ID = 953045) Radio Fidelio 9 AM/FM ; Schneider Frères, (ID = 953046) Radio
Fidelio 9 AM/FM ; Schneider Frères, (ID = 953048) Radio
Use red slider bar for more.
Fidelio 9 AM/FM ; Schneider Frères, (ID = 953045) Radio
Schneider Frères,: Fidelio 9 AM/FM [Radio] ID = 953045 800x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model Fidelio 9 AM/FM (9C), Schneider (Frères, Radio-Télévision); Paris, Ivry / Seine

Country:  France
Manufacturer / Brand:  Schneider (Frères, Radio-Télévision); Paris, Ivry / Seine
Year: 1955/1956 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: ECC85 EF80 ECH81 EF85 EM34 EB91 EBF80 EL84 EZ80
Main principle Superhet with RF-stage; ZF/IF 480/10700 kHz; 2 AF stage(s)
Tuned circuits 7 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-250 Volt
Loudspeaker 3 Loudspeakers
Power out 4.5 W (unknown quality)
from Radiomuseum.org Model: Fidelio 9 AM/FM - Schneider Frères, Radio-
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 580 x 320 x 290 mm / 22.8 x 12.6 x 11.4 inch
Notes

4 gammes d'ondes : FM de 86 à 102 MHz OC de 16 à 51 m, PO de 187 à 582 m, GO de 1000 à 2000 m. Étage HF accordé. Contre-réaction BF compensée. Cadre à air orientable et antenne dipôle FM incorporés. 3 HP : un elliptique de 16 x 24 cm et un tweeter sur le baffle, un rond sur le côté. Clavier 5 touches.

Ébénisterie galbée décors matière plastique et bronze.

Le type 9C est utilisé dans le schéma, signifiant 9 lampes et cadre. Un dépliant ne mentionne qu'un seul HP (et appelle le modèle Fidelio FM).

Voir aussi modèle Festival FM avec tourne-disques incorporé.

Net weight (2.2 lb = 1 kg) 14 kg / 30 lb 13.4 oz (30.837 lb)

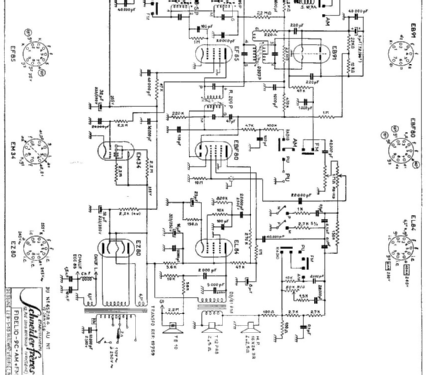

Mentioned in -- Schematic
Literature/Schematics (1) Toute la radio (Déc. 1955)

Model page created by J Francois BERTRAND. See "Data change" for further contributors.
