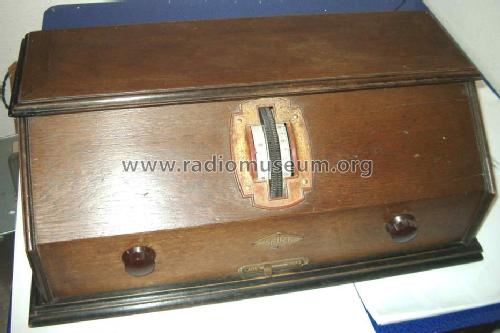

For model EW496, Seibt, Dr. Georg (Nachf.); Berlin, auch München:
Gerät steht im Museum der Stadt Lünen

Country:  Germany
Manufacturer / Brand:  Seibt, Dr. Georg (Nachf.); Berlin, auch München
Year: 1929/1930 Category: Broadcast Receiver - or past WW2 Tuner

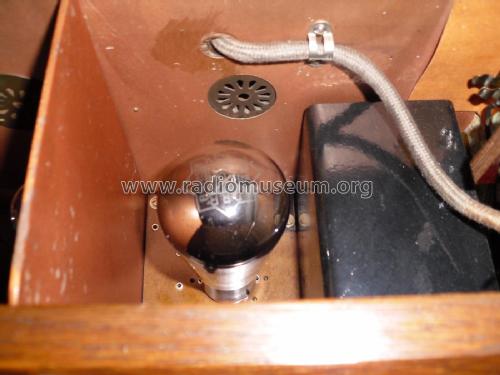

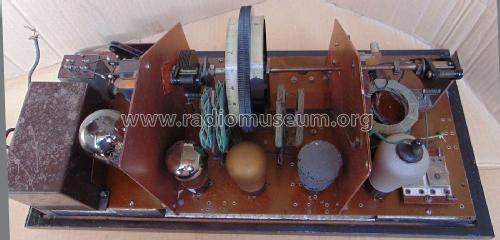

Valves / Tubes 5: RENS1204 REN1004 REN804 RE134 or RE304 VG250
Main principle TRF with regeneration; 1 Special; 2 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 125/220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: EW496 - Seibt, Dr. Georg Nachf.;
Material Wooden case
Dimensions (WHD) 560 x 220 x 270 mm / 22 x 8.7 x 10.6 inch

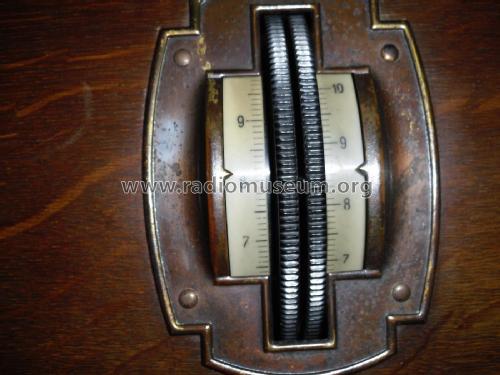

Notes Pult;2 Trommelskalen
Net weight (2.2 lb = 1 kg) 11.1 kg / 24 lb 7.2 oz (24.449 lb)
Price in first year of sale 431.00 RM !
Source of data Arlt's grosser Radiokatalog 1930 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange + FS-Bestückungstabellen
Mentioned in Der Radio-Händler / Radio-Fernseh-Händler (ab Aug. 1951, H.15) (2920)
