31aW (31Wa)

• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1930–1932

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 5541

• Picture

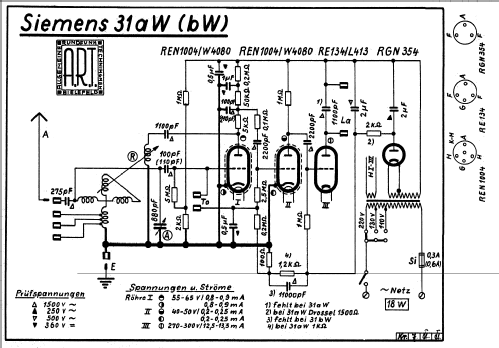

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• REN1004 REN1004 RE134 RGN354

• Main principle
• TRF with regeneration; 2 AF stage(s)

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast and LongWave in ONE range.

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Wooden case

• from Radiomuseum.org
• Model: 31aW - Siemens & Halske, -Schuckert

• Dimensions (WHD)
• 380 x 220 x 160 mm / 15 x 8.7 x 6.3 inch

• Notes

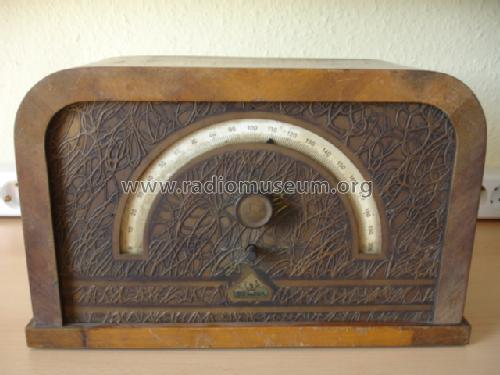

• Halbkreisförmige "Riesenskala". Drehko und Variometer auf einer Achse ermöglicht großen Durchstimmbereich: durchgehend MW-LW.

• Net weight (2.2 lb = 1 kg)
• 4.5 kg / 9 lb 14.6 oz (9.912 lb)

• Price in first year of sale
• 149.00 RM !

• Source of data
• Katalog Radio-Zentrale Prohaska 1931/32 / Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange + FS-Bestückungstabellen

• Mentioned in
• Radio-Schnorr-Katalog Nr.53 1931/32

• Literature/Schematics (1)
• Katalog Radio-Zentrale Prohaska 1930/31 (dick) (nur im Hauptkatalog (nicht im Nachtrag))

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
