D-Zug

D-Zug ; Siemens; D S.& (ID = 637128) Radio
D-Zug ; Siemens; D S.& (ID = 1585924) Radio D-Zug ; Siemens; D S.& (ID = 912914) Radio
D-Zug ; Siemens; D S.& (ID = 1488082) Radio D-Zug ; Siemens; D S.& (ID = 803033) Radio
D-Zug ; Siemens; D S.& (ID = 286841) Radio D-Zug ; Siemens; D S.& (ID = 286851) Radio
D-Zug ; Siemens; D S.& (ID = 286848) Radio D-Zug ; Siemens; D S.& (ID = 193737) Radio

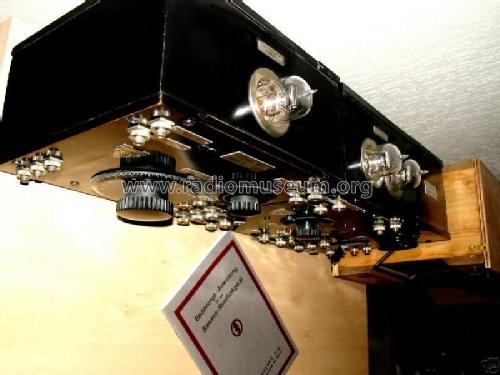

D-Zug ; Siemens; D S.& (ID = 286849) Radio D-Zug ; Siemens; D S.& (ID = 286850) Radio
Use red slider bar for more.
D-Zug ; Siemens; D S.& (ID = 1585924) Radio
Siemens; D S.&: D-Zug [Radio] ID = 1585924 933x415
Select picture or schematic to display from thumbnails on the right and click for download.
For model D-Zug, Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1924 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: RE86 RE84 RE84 RE84
Main principle TRF without regeneration
Tuned circuits 2 AM circuit(s)
Details
Power type and voltage Storage and/or dry batteries
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: D-Zug - Siemens; D S.& Halske / S.
Material Wooden case, TUBES VISIBLE.
Notes

Beispiel einer Siemens Empfänger-Kombination "D-Zug", bestehend aus:

  • Hochfrequenz-Verstärker Rfv2
  • Empfänger Rfe1
  • Niederfrequenz-Verstärker Rfv1

Als 4. Einheit konnte das Messteil Rfms3 angesetzt werden

Collectors' prices
Source of data Radiokatalog Band 1, 1. Auflage
Mentioned in Historische Radios Band II

Model page created by Karlheinz Schneider. See "Data change" for further contributors.
