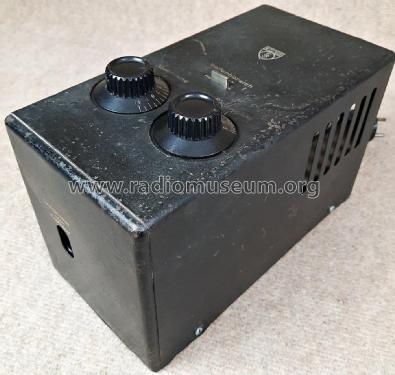

Netzempfänger Rfe29a (20W)

Netzempfänger Rfe29a ; Siemens; D S.& (ID = 7077) Radio
Netzempfänger Rfe29a ; Siemens; D S.& (ID = 53698) Radio Netzempfänger Rfe29a ; Siemens; D S.& (ID = 12883) Radio
Netzempfänger Rfe29a ; Siemens; D S.& (ID = 53699) Radio Netzempfänger Rfe29a ; Siemens; D S.& (ID = 53700) Radio
Netzempfänger Rfe29a ; Siemens; D S.& (ID = 930) Radio Netzempfänger Rfe29a ; Siemens; D S.& (ID = 69010) Radio
Netzempfänger Rfe29a ; Siemens; D S.& (ID = 711516) Radio Netzempfänger Rfe29a ; Siemens; D S.& (ID = 1351002) Radio
Netzempfänger Rfe29a ; Siemens; D S.& (ID = 1351003) Radio Netzempfänger Rfe29a ; Siemens; D S.& (ID = 1351004) Radio
Use red slider bar for more.
Netzempfänger Rfe29a ; Siemens; D S.& (ID = 53698) Radio
Siemens; D S.&: Netzempfänger Rfe29a [Radio] ID = 53698 933x662
Select picture or schematic to display from thumbnails on the right and click for download.
For model Netzempfänger Rfe29a (20W), Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1928–1930 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: REN1004 RE134 RE134
Main principle TRF with regeneration; 1 AF stage(s)
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110 or 125 or 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Netzempfänger Rfe29a - Siemens; D S.& Halske / S.
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 140 x 160 x 270 mm / 5.5 x 6.3 x 10.6 inch
Notes

Siemens Rfe29a hat Transformatorkopplung mit Übertrager 1:4 vom Audion zur Endröhre. Siehe auch Siemens Rfe29 mit Widerstandskopplung und REN1104 als Audionröhre.

Netzspannungen: nicht umschaltbar, für 110, 125 und 220 V getrennte Empfänger.

Sch.-Bild: [638859, 514]

Net weight (2.2 lb = 1 kg) 4.4 kg / 9 lb 11.1 oz (9.692 lb)
Price in first year of sale 140.00 RM !
Source of data Arlt's grosser Radiokatalog 1930 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange + FS-Bestückungstabellen
Mentioned in Funkgeschichte der GFGF (Heft 51/1986 und Heft 59/1988)
Literature/Schematics (1) -- Schematic
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Siemens; D (S.& Halske / S. Electrogeräte)
Here you find 2437 models, 2016 with images and 1276 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
