Netzempfänger Rfe29

Netzempfänger Rfe29; Siemens; D S.& (ID = 43867) Radio

Netzempfänger Rfe29; Siemens; D S.& (ID = 43868) Radio

Netzempfänger Rfe29; Siemens; D S.& (ID = 6736) Radio
Netzempfänger Rfe29; Siemens; D S.& (ID = 27977) Radio Netzempfänger Rfe29; Siemens; D S.& (ID = 66868) Radio
Netzempfänger Rfe29; Siemens; D S.& (ID = 66869) Radio
Use red slider bar for more.
Netzempfänger Rfe29; Siemens; D S.& (ID = 27977) Radio

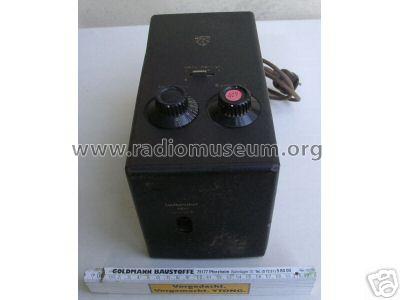

Siemens; D S.&: Netzempfänger Rfe29 [Radio] ID = 27977 400x300
Select picture or schematic to display from thumbnails on the right and click for download.
For model Netzempfänger Rfe29, Siemens; D (S.& Halske / S. Electrogeräte):
Quelle: ebay

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1928/1929 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: REN1104 RE134 RE134
Main principle TRF with regeneration; 1 AF stage(s)
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110 or 125 or 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Netzempfänger Rfe29 - Siemens; D S.& Halske / S.
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 140 x 160 x 270 mm / 5.5 x 6.3 x 10.6 inch
Notes

Siemens Rfe29 hat Widerstandskopplung vom Audion zur Endröhre. Siehe auch Rfe29a mit Trafokopplung und REN1004 als Audionröhre.

Netzspannungen: nicht umschaltbar, für 110, 125 und 220 V getrennte Empfänger.

Die ursprüngliche Gleichrichterröhre RE134 (Triode als Diode geschaltet) wurde später oft gegen die RGN354 ersetzt.

Price in first year of sale 140.00 RM !
Source of data Arlt's grosser Radiokatalog 1930 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange + FS-Bestückungstabellen
Mentioned in Funkgeschichte der GFGF (Heft 59/1988)
