• Pays
• Allemagne

• Fabricant / Marque
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Année
• 1936

• Catégorie
• Récepteur commercial (peut inclure bandes amateurs)

• Radiomuseum.org ID
• 223509

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 3

• Lampes / Tubes
• RES094 RE084 RES164

• Principe général
• Récepteur TRF - par réaction (régénératif)

• Circuits accordés
• 2 Circuits MA (AM)

• Gammes d'ondes
• PO et GO

• Tension / type courant
• Piles sèches / 4 & 90 Volt

• Haut-parleur
• - Pour casque ou amplificateur BF

• Matière
• Cuir / canvas / plastique mais autre matériel en dessous!

• De Radiomuseum.org

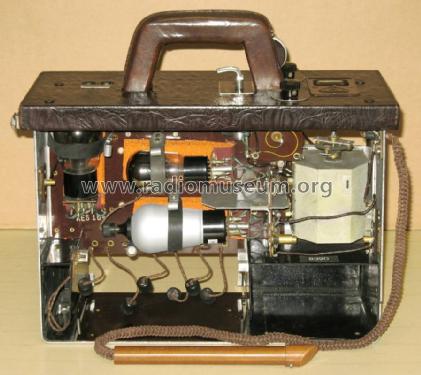

• Modèle: Störsuchgerät SUG 68 - Siemens & Halske, -Schuckert

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 400 x 350 x 150 mm / 15.7 x 13.8 x 5.9 inch

• Remarques

• Das Störgerät dient zum Aufsuchen von Rundfunkstörern. Das Gerät ist ein Zweikreisempfänger mit Schirmgitter-Hochfrequenzstufe, einem Audion und einer transformator-gekoppelten NF Stufe. Es hat 2 von außen umschaltbare Frequenzbereiche: 150-400kHz, 500-1500kHz

  Weiterentwicklung der Modelle Rfss21 und SuG33.

• Poids net
• 7.5 kg / 16 lb 8.3 oz (16.52 lb)

• Prix de mise sur le marché
• 241.00 RM

• Source
• -- Original-techn. papers.

• Littérature

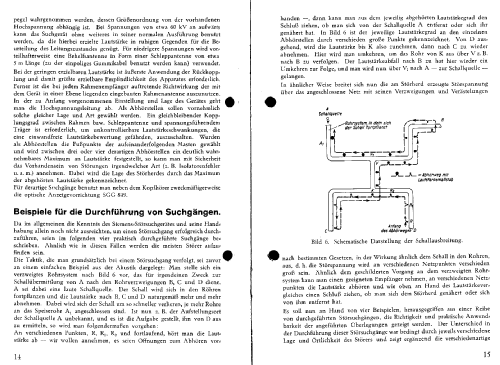

• Siemens Druckschrift SH5762b (Bedienungsanleitung)

• Schémathèque (1)
• SIEMENS-Preisliste Nr.18; 01.08.1938

Siemens-Störsuchgerät SuG68

984 KB

• Documents sur ce modèle

• Auteur
• Modèle crée par Rudolf Müller. Voir les propositions de modification pour les contributeurs supplémentaires.
