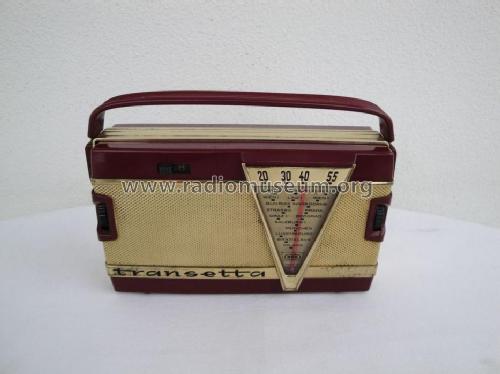

Transetta Super 581B bis Nr.: 894.999; Siemens-Austria WSW; (ID = 1631663) Radio Transetta Super 581B bis Nr.: 894.999; Siemens-Austria WSW; (ID = 713874) Radio

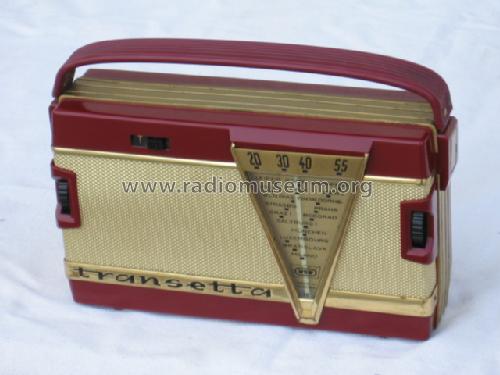

Transetta Super 581B bis Nr.: 894.999; Siemens-Austria WSW; (ID = 123876) Radio Transetta Super 581B bis Nr.: 894.999; Siemens-Austria WSW; (ID = 123877) Radio
Transetta Super 581B bis Nr.: 894.999; Siemens-Austria WSW; (ID = 708868) Radio Transetta Super 581B bis Nr.: 894.999; Siemens-Austria WSW; (ID = 803808) Radio
Transetta Super 581B bis Nr.: 894.999; Siemens-Austria WSW; (ID = 905805) Radio Transetta Super 581B bis Nr.: 894.999; Siemens-Austria WSW; (ID = 982275) Radio
Use red slider bar for more.
Transetta Super 581B bis Nr.: 894.999; Siemens-Austria WSW; (ID = 2534747) Radio
Siemens-Austria WSW;: Transetta Super 581B bis Nr.: 894.999 [Radio] ID = 2534747 1400x1050
Select picture or schematic to display from thumbnails on the right and click for download.
For model Transetta Super 581B bis Nr.: 894.999, Siemens-Austria (WSW); Wien

Country:  Austria
Manufacturer / Brand:  Siemens-Austria (WSW); Wien
alternative name

Ges. für Technische Glaswaren
Brand
Wiener Schwachstrom Werke (WSW)
Year: 1958/1959 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 7: OC44 or. 2N219 OC45 or. 2N218 OC45 or. 2N218 OC71 or. TF65 OC71 or. TF65 OC72 or. 2N217 OC72 or. 2N217 RL31 or. RL41
Main principle Superheterodyne (common); ZF/IF 460 kHz
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Dry Batteries / 3 × 3 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 8 cm = 3.1 inch
Power out
from Radiomuseum.org Model: Transetta Super 581B bis Nr.: 894.999 - Siemens-Austria WSW; Wien
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 173 x 103 x 52 mm / 6.8 x 4.1 x 2 inch
Notes 3 Ausführungen: elfenbein, rot, schwarz.
Net weight (2.2 lb = 1 kg) 1 kg / 2 lb 3.2 oz (2.203 lb)
Price in first year of sale 1'240.00 öS
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in RADIOBOTE, Österr. (Heft 44/2013, S.14 ff, Gerätebeschreibung)
Literature/Schematics (1) -- Original-techn. papers.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Siemens-Austria (WSW); Wien
Here you find 197 models, 174 with images and 130 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens-Austria WSW;: Transetta Super 581B bis Nr.: 894.999
Threads: 1 | Posts: 1
Hits: 1777     Replies: 0
siemens: 581B; transetta
Gerhard Heigl
12.Sep.03
  1

Viele Transettas wurden oder werden ruiniert, weil wenigen der Trick bekannt ist wie man sie öffnet. Bei unsachgemäßer Handhabung oder Gewaltanwendung werden die Traggriffhalterungen (Kunststoff) beschädigt. Eine oder beide Nasen die die Gehäusehälften zusammenhalten, brechen. Daher der Auszug aus der Bedienungsanleitung:
