Voyager Watchman FD-20AEB

Voyager Watchman FD-20AEB; Sony Corporation; (ID = 2309731) Television Voyager Watchman FD-20AEB; Sony Corporation; (ID = 2309734) Television

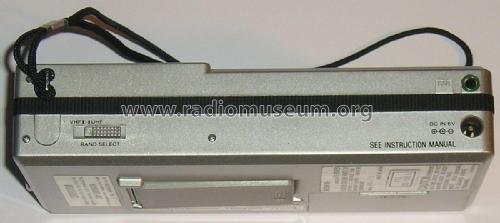

Voyager Watchman FD-20AEB; Sony Corporation; (ID = 2309735) Television Voyager Watchman FD-20AEB; Sony Corporation; (ID = 2309737) Television
Voyager Watchman FD-20AEB; Sony Corporation; (ID = 2309738) Television Voyager Watchman FD-20AEB; Sony Corporation; (ID = 2309741) Television
Voyager Watchman FD-20AEB; Sony Corporation; (ID = 2309742) Television Voyager Watchman FD-20AEB; Sony Corporation; (ID = 2309743) Television

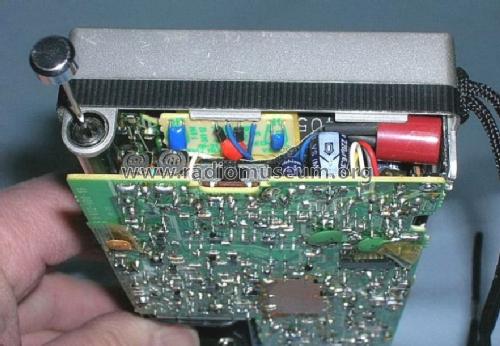

Voyager Watchman FD-20AEB; Sony Corporation; (ID = 583532) Television Voyager Watchman FD-20AEB; Sony Corporation; (ID = 583537) Television
Use red slider bar for more.
Voyager Watchman FD-20AEB; Sony Corporation; (ID = 2309731) Television
Sony Corporation;: Voyager Watchman FD-20AEB [Television] ID = 2309731 876x1200
Select picture or schematic to display from thumbnails on the right and click for download.
For model Voyager Watchman FD-20AEB, Sony Corporation; Tokyo

Country:  Japan
Manufacturer / Brand:  Sony Corporation; Tokyo
Year: 1985 Category: Television Receiver (TV) or Monitor
Valves / Tubes 1: 02JM
Semiconductors (the count is only for transistors) Semiconductors present. 2SA1162 2SA1162 2SA1162 2SA1162 2SA1162 2SA1162 2SA1162 2SB772 2SB798 2SC1622 2SC1623 2SC1623 2SC1623 2SC1623 2SC1623 2SC1623 2SC1623 2SC1623 2SC1623 2SC1623 2SC1623 2SC1623 2SC1623 2SC1623 2SC2712 2SC2712 2SC2712 2SD1005 2SD1368 2SD1368 2SD1368 2SD596 2SD596 2SD999 DTC114 DTC114 DTC114 DTC114 M51364 M51378 NJM386
Main principle Superheterodyne (common)
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Storage and/or dry batteries / 4 x 1,2; 4 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Voyager Watchman FD-20AEB - Sony Corporation; Tokyo
Material Modern plastics (no Bakelite or Catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 80 x 160 x 35 mm / 3.1 x 6.3 x 1.4 inch
Notes

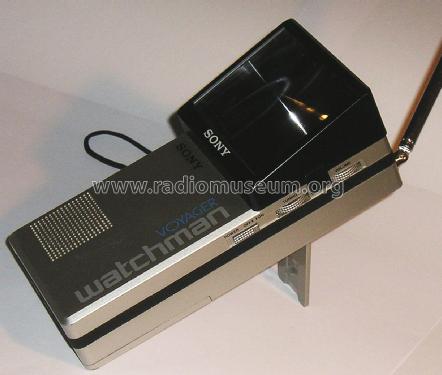

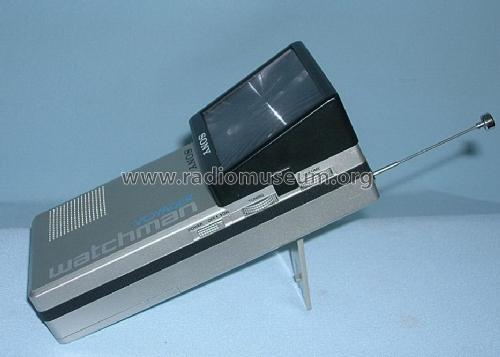

Sony FD-20AEB Voyager Watchman

  • 47 mm b/w special CRT with magnifier lens 65 mm
  • VHF & UHF tuner switchable for
    • US-
    • CCIR B/G/H and I TV -  standard
  • TV sound only mode
  • built-in telescopic antenna
  • earphone jack
  • silver or anthracite color
  • 1.8 watts power consumption
  • type BP-23 accu pack
  • DCC-17A car adaptor
  • EBP-6 or BPT-23 solar charger
  • 580 g

Dreinormen Mini TV für USA, Westeuropa außer Frankreich und GB.

Price in first year of sale 650.00 DM
Mentioned in Funkschau (Heft 22/1984)

Model page created by a member from A. See "Data change" for further contributors.



All listed radios etc. from Sony Corporation; Tokyo
Here you find 3542 models, 3398 with images and 753 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Sony Corporation;: Voyager Watchman FD-20AEB
Threads: 2 | Posts: 2
Hits: 831     Replies: 0
sony: Spröde Kunststoffteile durch Alterung
Daniel Burkei
20.Aug.17
  1

Mit den Jahren ist der Kunststoff des Gehäuses spröde geworden. Beim Einbau des Gehäusedeckels darauf achten, dass die Knöpfe im Gehäuse, welche die Schiebeschalter betätigen, mit den Schiebeschaltern auf gleicher Position stehen. Montage des Deckels ohne Gewalt, da die besagte Knöpfe leicht abbrechen können.


Hits: 760     Replies: 0
sony: Fehlende Vertikalablenkung, Demontage Bildröhre, Elkos
Daniel Burkei
18.Aug.17
  1

Bei meinem Exemplar vom Flohmarkt, war die Vertikalablenkung ausgefallen. Nach kurzer Suche stellte sich die Ablenkwicklung auf dem Bildröhrenhals als Fehlerursache heraus.

Genauer gesagt war der Wicklungsdraht an der Lötstelle zur Zuleitung (weißer Draht) unterbrochen. Ein Neuverlöten beseitigte den Fehler.

Die Adernfarben des Ablenksatzes sind wie folgt

  • Vertikalablenkwicklung
    • weiß & violett
  • Horizontalablenkwicklung
    • rot und blau

Die Bildröhre wird von einem Blechbügel gehalten, der von der Gerätefront aus verschraubt ist. Um an seine beiden Schrauben zu gelangen muss die Plexiglasscheibe der Front entfernt werden. Dafür sind wiederum die beiden von der Front sichtbaren runden Schrauben zu lösen, was bei meinem Gerät unter Verwendung zweier Messspitzen funktionierte.

Außerdem fielen noch ausgelaufene Elkos auf.

Gruß,

D. Burkei
