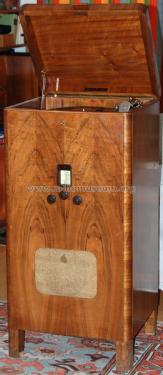

Imperial Schrank 5W Ch= Junior
|
|
||||
| Year: 1933 | Category: Broadcast Receiver - or past WW2 Tuner | ||||
| Valves / Tubes | 8: RENS1204 REN704d RENS1204 RENS1204 RENS1204 RE604 RGN1054 RGN1054 |
|---|
| Main principle | Superhet with RF-stage; Export model |
|---|---|
| Tuned circuits | 9 AM circuit(s) |
| Wave bands | Broadcast (MW) and Long Wave. |
| Details | Record Player (not changer) |
| Power type and voltage | Alternating Current supply (AC) / 110; 130; 220; 250 Volt |
| Loudspeaker | Electro Magnetic Dynamic LS (moving-coil with field excitation coil) |
| Power out | |
| from Radiomuseum.org | Model: Imperial Schrank 5W Ch= Junior - Stassfurter Licht- und |
| Material | Wooden case |
| Shape | Console, Lowboy (legs < 50 %). |
| Dimensions (WHD) | 500 x 1020 x 430 mm / 19.7 x 40.2 x 16.9 inch |

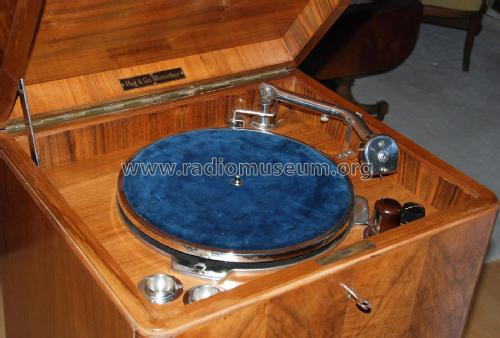

| Notes | Der Stassfurter Schrank Imperial 5 enthält ein Rundfunk-Chassis vergleichbar Junior W , jedoch mit abweichenden Netzspannungs-Bereichen 110-250 V für den schweizer Markt. Radio-Kontrollmarke der Telephonverwaltung von 1933. Als Plattenspieler-Laufwerk ist ein Paillard Modell mit Direktantrieb und indirekter Fliehkraft-Regelung eingebaut, einstellbarer automatischer Absteller und Plattenteller-Bremse. Der Tonabnehmer (Pick-Up) wurde von BTH (British Thomson-Houston) gefertigt. Plattenspieler-Beleuchtung. Verkauf/Vertrieb durch Hug & Co. Winterthur |
Model page created by Bernhard Nagel. See "Data change" for further contributors.
