- Country
- Germany
- Manufacturer / Brand
- STEG Staatliche Erfassungsgesellschaft für öffentliches Gut mbH, Neuaubing
- Year
- 1951 ?
- Category
- Commercial Transmitter (TX not Transceiver)
- Radiomuseum.org ID
- 323780
- Number of Tubes
- 4
- Main principle
- Transmitter
- Wave bands
- Short Wave (SW only)
- Power type and voltage
- Powered by external power supply or a main unit. / 14 & 1500 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org

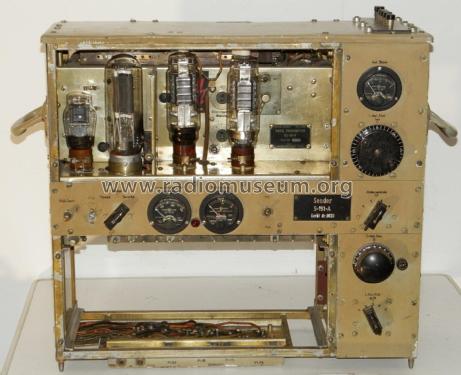

- Model: Sender S-191-A - STEG Staatliche
- Shape
- Boatanchor (heavy military or commercial set >20 kg).
- Dimensions (WHD)
- 580 x 580 x 220 mm / 22.8 x 22.8 x 8.7 inch
- Notes
-
Für das deutsche Polizeifunknetz aufbereitete, reparierte, neu lackierte, mit deutscher Beschriftung versehene und leistungsgesteigerte ehemalige Militärsender der USA der Typen BC-191 und BC-375.
Betriebsarten A1, A2, A3, Sendeleistung 160 W.

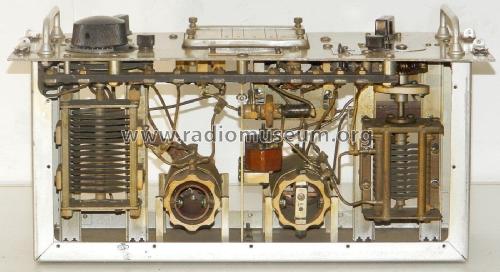

Wahl des Frequenzbereichs durch Einschübe (Abstimmsätze AS).
Für die im Polizeifunknetz genutzten Frequenzen sind die Abstimmsätze AS-5 (1,5 - 3,0 MHz), AS-6 (3,0 - 4,5 MHz) und AS-7 (4,5- 6,2 MHz) nötig.
Eine nicht in der Sendeleistung gesteigerte Version mit der ursprünglichen Röhrenbestückung 10Y, VT-4C, VT-4C, VT-4C, VT-4C wurde mit S-191 bezeichnet. Zusammen mit dem Empfänger E-348 bilden der Sender S-191 bzw. S-191-A den Gerätesatz Fu 4 (auch mit FuG 4 bezeichnet).
- Net weight (2.2 lb = 1 kg)
- 34 kg / 74 lb 14.2 oz (74.89 lb)
- Literature/Schematics (1)
- Funkgeschichte der GFGF (254/2020, S. 274-280; 255/2021, S. 13-17; 258/2021, S. 151-152)
- Author
- Model page created by Siegfried Droese. See "Data change" for further contributors.
