Stradivari 3 OIRT

Stradivari 3; Stern-Radio Rochlitz (ID = 451374) Radio Stradivari 3; Stern-Radio Rochlitz (ID = 451376) Radio
Stradivari 3; Stern-Radio Rochlitz (ID = 451375) Radio Stradivari 3; Stern-Radio Rochlitz (ID = 451377) Radio
Stradivari 3; Stern-Radio Rochlitz (ID = 463528) Radio Stradivari 3; Stern-Radio Rochlitz (ID = 1430167) Radio
Stradivari 3; Stern-Radio Rochlitz (ID = 1430168) Radio Stradivari 3; Stern-Radio Rochlitz (ID = 1435739) Radio
Stradivari 3; Stern-Radio Rochlitz (ID = 1797224) Radio
Use red slider bar for more.
Stradivari 3; Stern-Radio Rochlitz (ID = 451374) Radio
Stern-Radio Rochlitz: Stradivari 3 [Radio] ID = 451374 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stradivari 3 OIRT, Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG:
Bild von Julllietka aus Tschechien . Vielen Dank

Country:  Germany
Manufacturer / Brand:  Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
Year: 1959/1960 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 12: ECC85 EF89 ECH81 EF89 EM80 EBF89 EAA91 ECC83 ECC83 EL84 EL84 EZ81

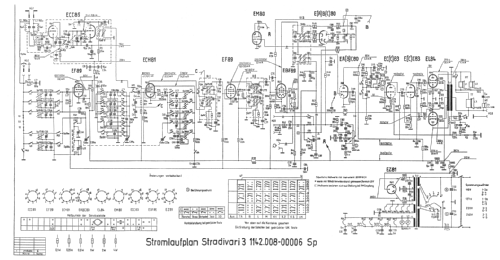

schematic requested
Main principle Superhet with RF-stage; ZF/IF 468/10700 kHz
Tuned circuits 9 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker 4 Loudspeakers
Power out 6 W (unknown quality)
from Radiomuseum.org Model: Stradivari 3 [OIRT] - Stern-Radio Rochlitz, VEB, RFT
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 695 x 450 x 310 mm / 27.4 x 17.7 x 12.2 inch
Notes Exportmodell mit OIRT-UKW-Band 66...73,5 MHz, 3-D-Ausführung Lautsprecher: P540/4, P559, 2x P555
Net weight (2.2 lb = 1 kg) 24.5 kg / 53 lb 15.4 oz (53.965 lb)
Source of data -- Original-techn. papers.

Model page created by Wolfgang Lill. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
Here you find 111 models, 100 with images and 84 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Stern-Radio Rochlitz: Stradivari 3
Threads: 1 | Posts: 3
Hits: 1395     Replies: 2
stern-roch: 3; Stradivari
Rudolf Bengesser
30.May.14
  1

Liebe Radiofreunde!

Ich habe gerade ein solches Gerät (UKW 66 - 73 MHz) zur Reparatur im Radiomuseum Grödig. Bemerkenswerterweise sind trotzdem ein paar Sender zu empfangen - wie ist das zu erklären (Oberwellen?)?. Was macht im Oszillator den Unterschied zu unserem 3m-Band aus? Leider habe ich noch keine Schaltbilder zu Gesicht bekommen; beim akt. Modell ist kein Schaltbild hinterlegt, im Reparaturgerät leider keines vorhanden.

 Das Modell-Skalenbild zeigt unser 3m- statt dem OIRT-Band.

Kann Jemand mit einem aktuellen Schaltbild (OIRT-Version) dienen?

LG Dr. R. Bengesser



Hans M. Knoll
30.May.14
  2

Ich habe gerade ein solches Gerät (UKW 66 - 73 MHz) zur Reparatur im Radiomuseum Grödig. Bemerkenswerterweise sind trotzdem ein paar Sender zu empfangen - wie ist das zu erklären (Oberwellen?)?.



Hallo Herr Bengesser.

Das Rätselhafte Verhalten ist als Empfang auf der Spiegelfrequenz bekannt.

Bei Ihren Fe = 66 bis 77 Mhz und einer Zf = 10,7 Mhz liegt die Spiegelempfangsstelle

zwischen 87,7 und 94,7 Mhz. Einfache UKW-Boxen unterdrücken die Spiegelfrequenz um 30 bis 40dB

Was bei FM recht wenig ist. Auch bei Modellen  87,5 bis 100 Mhz ist  der Spiegelempfang Tatsache.

Mehr dazu finden Sie hier

Und auch hier  die letzten beiden Links.

 Knoll

Rudolf Bengesser
31.May.14
  3

Hallo, Herr Knoll!

Vielen Dank für die Info! Das war meine Vermutung und erklärt auch, warum der Empfang der wenigen Sender trotz der aufwändigen Konstruktion nicht gerade berauschend ist. Ich kann mir gut vorstellen, dass der Kunde einen Umbau auf unser 3m-Band wünschen wird; was wäre da zu beachten? Leider habe ich keine Spulendaten von der 3m-Version; die der C´s könnte ich ja dem Schaltbild entnehmen.

LG Dr. R. Bengesser
