Jalta 5060

Jalta 5060; Stern-Radio (ID = 40093) Radio

Jalta 5060; Stern-Radio (ID = 650146) Radio

Jalta 5060; Stern-Radio (ID = 650147) Radio

Jalta 5060; Stern-Radio (ID = 650151) Radio

Jalta 5060; Stern-Radio (ID = 650148) Radio

Jalta 5060; Stern-Radio (ID = 650149) Radio
Jalta 5060; Stern-Radio (ID = 1982565) Radio Jalta 5060; Stern-Radio (ID = 338422) Radio
Jalta 5060; Stern-Radio (ID = 338423) Radio Jalta 5060; Stern-Radio (ID = 338424) Radio
Jalta 5060; Stern-Radio (ID = 1372886) Radio
Use red slider bar for more.
Jalta 5060; Stern-Radio (ID = 1982565) Radio
Stern-Radio: Jalta 5060 [Radio] ID = 1982565 1400x849
Select picture or schematic to display from thumbnails on the right and click for download.
For model Jalta 5060, Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG:
Gerät steht in der Sonderausstellung im Museum für Luftfahrt und Technik, Wernigerode

Country:  Germany
Manufacturer / Brand:  Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG
Year: 1963/1964 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: UCC85 UCH81 UBF89 UCL82 UY82
Main principle Super-Heterodyne (Super in general); ZF/IF 455/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 1 W (unknown quality)
from Radiomuseum.org Model: Jalta 5060 - Stern-Radio Sonneberg, VEB,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 380 x 180 x 170 mm / 15 x 7.1 x 6.7 inch
Notes Der Empfänger Jalta 5060 entspricht dem Jalta 506, hat aber ein Holzgehäuse. Der Ratiodetektor ist mit 2 Halbleiterdioden OA646 aufgebaut.
Net weight (2.2 lb = 1 kg) 3 kg / 6 lb 9.7 oz (6.608 lb)
Price in first year of sale 293.00 DM
Collectors' prices
Source of data -- Collector info (Sammler) / Radiokatalog Band 2, Ernst Erb
Mentioned in Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967

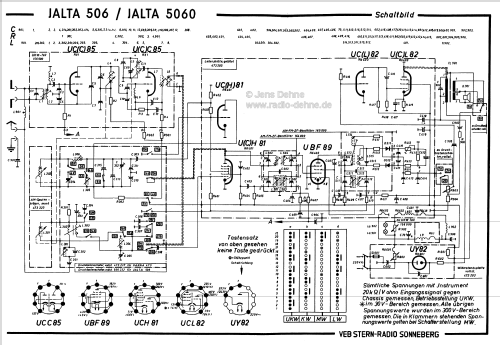

Literature/Schematics (1) Service-DVD Funkverlag B. Hein


All listed radios etc. from Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG
Here you find 378 models, 299 with images and 276 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Stern-Radio: Jalta 5060
Threads: 3 | Posts: 3
Hits: 1243     Replies: 0
stern-sonn: 5060; Jalta
Egon Strampe
10.May.13
  1

FM ja AM nein: R 401 (1M) hatte Unterbrechung. Info am Rande: Die Chassis von Intimo und Jalta sind im wesentlichen gleich.


Hits: 1462     Replies: 0
stern-sonn: 5060; Jalta
Egon Strampe
20.Jul.11
  1

FM ja AM nein. Auch war die Spannung an UCH 81 Stift 8 zu gering. Rohrkondensator C 313 war durchgeschlagen.


Hits: 1899     Replies: 0
stern-sonn: 5060; Jalta
Axel Heymann
31.May.05
  1 Ich habe als Jugendlicher ein Radio von Quelle von meinen Eltern geschenkt bekommen. Die Modellbezeichnung lautet Simonetta Kleinsuper AF 652 - Bestellnummer bei Quelle 07 587. Es entspricht exakt dem Jalta 5060 im Holzgehäuse mit dem UKW-Bereich 87 - 104 Mhz und unterscheidet sich nur durch eine anders gestaltete Front vom Jalta 5060.

Stern-Radio: Jalta 5060
End of forum contributions about this model
